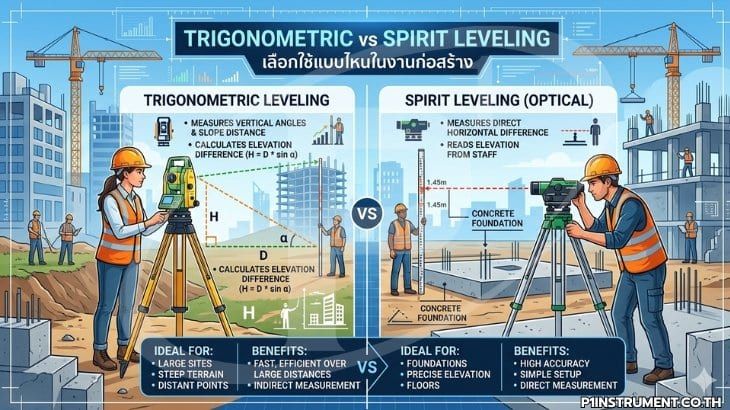

Trigonometric vs Spirit Leveling เลือกใช้แบบไหนในงานก่อสร้าง

การถ่ายระดับ (Leveling) เป็นหัวใจของทุกงานก่อสร้าง สำรวจที่ดิน และงานโยธา สองเทคนิคหลักที่ใช้กันอย่างแพร่หลายคือการถ่ายระดับด้วยตรีโกณมิติ (Trigonometric Leveling) ผ่าน Total Station และการถ่ายระดับโดยใช้แกนหลอด (Spirit Leveling) ผ่านกล้องระดับ Auto Level แต่ละวิธีมีหลักการ ข้อจำกัด และความแม่นยำต่างกัน บทความนี้เปรียบเทียบเชิงเทคนิคเพื่อช่วยผู้รับเหมาและช่างสำรวจเลือกใช้ให้เหมาะกับงาน อ้างอิงตามมาตรฐาน ISO 17123-2 (Levels) และ FGCS Specifications for Geodetic Leveling

1. หลักการทำงานที่แตกต่าง
Spirit Leveling ใช้หลักการแนวเส้นเล็งราบ (horizontal line of sight) ผ่านระบบ compensator แล้วอ่านค่าจากไม้สต๊าฟ (staff) คำนวณความต่างระดับจาก:

ΔH = BS − FS

โดย BS คือ Backsight Reading และ FS คือ Foresight Reading ส่วน Trigonometric Leveling ใช้กล้อง Total Station วัดมุมดิ่ง (Vertical Angle, V) และระยะลาด (Slope Distance, SD) แล้วคำนวณความต่างระดับจากสมการ:

ΔH = SD · cos(V) + hi − ht ± (1 − k)·D²/(2R)

เมื่อ hi คือความสูงกล้อง ht คือความสูงเป้า k คือสัมประสิทธิ์การหักเหเฉลี่ย 0.13 และ R คือรัศมีโลกประมาณ 6,371 กม. เห็นได้ว่า Trigonometric มีตัวแปรหลายตัวที่ส่งผลต่อความแม่นยำ

2. ความแม่นยำเชิงตัวเลข (Accuracy)
Auto Level ระดับงานก่อสร้างทั่วไปมี Standard Deviation per km Double Run ราว ±1.5 ถึง ±2.5 มม. ส่วน Precise Auto Level บางรุ่นทำได้ ±0.3 ถึง ±0.7 มม./กม. ตามสเปกของผู้ผลิตหลัก สำหรับ Total Station angular accuracy 2″–5″ ที่ระยะ 100 เมตร ความคลาดเคลื่อนทางระดับจาก Trigonometric อยู่ที่ ±1–3 มม. แต่จะเพิ่มขึ้นแบบเชิงเส้นตามระยะ ที่ 300 เมตรอาจถึง ±5–10 มม.

3. ความเร็วในงานสนาม
Trigonometric Leveling ตั้งกล้องครั้งเดียวสามารถถ่ายระดับได้หลายจุด (radial setup) เหมาะกับงานพื้นที่กว้างหรือมีอุปสรรค เช่น งานเขื่อน คลอง สะพาน เก็บข้อมูลได้ 30–60 จุดต่อชั่วโมง ส่วน Spirit Leveling ต้องตั้งกล้องเป็นทอด (instrument station) ทุก 30–60 เมตร เหมาะกับงานเส้นทาง เก็บข้อมูลได้ 20–40 จุดต่อชั่วโมง แต่ความแม่นยำสูงกว่าในระยะใกล้

4. ผลกระทบจากระยะและสภาพแวดล้อม
Spirit Leveling แนะนำให้ Backsight = Foresight Distance (Balanced) เพื่อตัดผลของ Curvature & Refraction ระยะอ่านไม้สต๊าฟไม่ควรเกิน 50–60 เมตร ที่ระยะเกินจะมีค่า curvature ราว 0.078·D² มม. และ refraction 0.011·D² มม. (D หน่วยกิโลเมตร) ส่วน Trigonometric ระยะไกล (200–500 ม.) จะถูกผลกระทบของ refraction และ atmospheric correction มากกว่า ต้องป้อนอุณหภูมิและความกดอากาศก่อนวัด

5. เกณฑ์ Tolerance ตามชั้นงาน
ตาม FGCS Specifications ที่ใช้กันอย่างแพร่หลายและสอดคล้องกับ USACE EM 1110-1-1005 มี 4 ชั้นมาตรฐาน:

First-Order Class I: ±0.5√K มม. (K = ระยะกิโลเมตร) → ใช้ Precise Spirit Leveling เท่านั้น
Second-Order Class II: ±1.3√K มม. → Spirit Leveling ระดับสูง
Third-Order: ±4√K มม. → Spirit Leveling งานทั่วไป หรือ Trigonometric ระยะใกล้
Construction: ±12√K มม. → Trigonometric Leveling ใช้ได้สะดวก

กล่าวคืองาน First/Second-Order ต้องใช้ Spirit Leveling เท่านั้น ส่วนงานก่อสร้างทั่วไป Trigonometric ใช้แทนได้

6. ข้อจำกัดเชิงปฏิบัติ
Spirit Leveling ต้องการไม้สต๊าฟยาว 3–5 เมตร ในที่จำกัดเช่นใต้สะพาน อุโมงค์ ห้องเครื่อง ใช้งานยาก ส่วน Trigonometric ใช้ Prism Pole สั้นได้ พกพาสะดวก แต่ต้องเล็งเป้า (sighting) แม่นยำ การปรับ Prism Height ผิด 1 ซม. ส่งผลถึงระดับโดยตรง ข้อควรระวัง: ห้ามใช้ Reflectorless Mode ในงานระดับเพราะ beam divergence ทำให้ระยะคลาดเคลื่อน 2–5 มม.

7. งานที่เหมาะกับแต่ละวิธี
Spirit Leveling เหมาะกับงาน Benchmark Network การติดตามการทรุดตัว (Settlement Monitoring) Cross-Section ถนน งานชลประทาน First/Second-Order Survey ส่วน Trigonometric เหมาะกับงาน Topographic Mapping As-Built อาคาร งานพื้นที่เป็นเขา/ลาดชัน Stake Out ระดับฐานราก งานเดินทางสำรวจระยะไกล

8. ต้นทุนและการลงทุน
Auto Level ระดับก่อสร้างราคา 8,000–25,000 บาท พร้อมไม้สต๊าฟและขาตั้ง รวมไม่เกิน 40,000 บาท Total Station ระดับเริ่มต้นราคา 150,000–250,000 บาท จึงคุ้มเฉพาะเมื่อต้องใช้งานมุมและระยะร่วมด้วย หากใช้เพียงถ่ายระดับล้วน Spirit Leveling คุ้มกว่าทั้งด้านต้นทุนและความแม่นยำ
