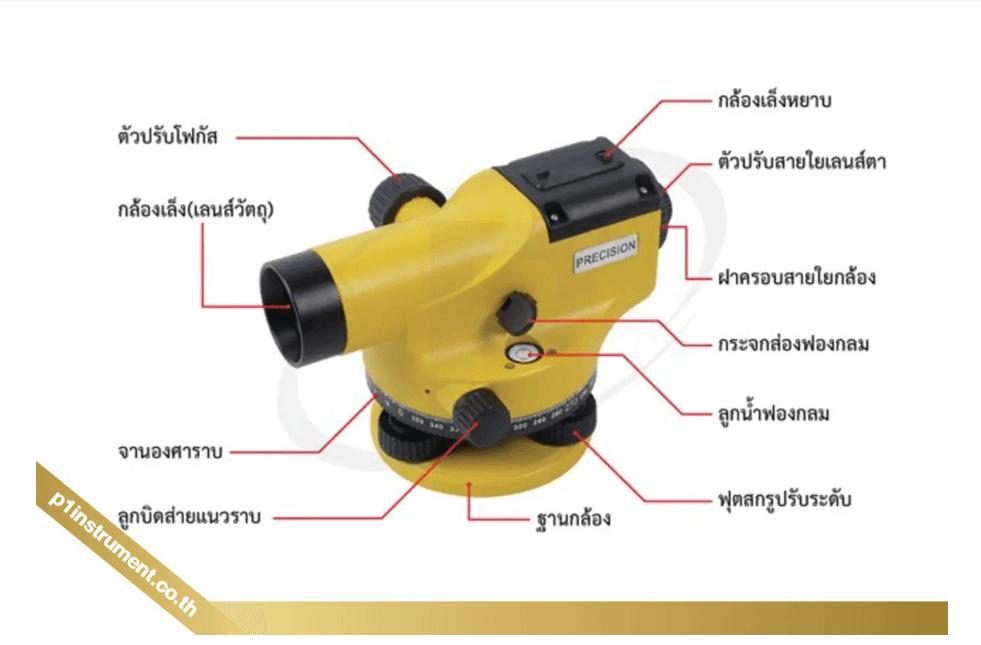

     กล้องระดับอัตโนมัติ (Automatic Level) มีโครงสร้างที่ออกแบบมาเพื่อกำหนดระนาบเส้นสายตาในแนวราบ โดยส่วนประกอบสำคัญถูกแบ่งออกเป็น 3 ระบบหลักดังนี้

1. ระบบเลนส์และการมองเห็น (Telescope System)

• เลนส์วัตถุ (Objective Lens) : เลนส์ด้านหน้าสุด ทำหน้าที่รับภาพและแสงจากไม้สต๊าฟส่งเข้าสู่ตัวกล้อง

• เลนส์ตา (Eyepiece) : เลนส์ที่ผู้ใช้งานใช้แนบส่อง สามารถหมุนปรับความคมชัดของ เส้นสายใย (Crosshairs) ให้เข้ากับสายตาของแต่ละคนได้

• ปุ่มปรับโฟกัสภาพ (Focusing Knob) : ปุ่มหมุนใหญ่ด้านข้าง ใช้ปรับระยะเลนส์ภายในเพื่อดึงภาพไม้สต๊าฟให้คมชัด ไม่เบลอ

• กล้องเล็งหยาบ (Peep Sight) : ช่องเล็งเล็กๆ ด้านบนตัวกล้อง ช่วยในการกะระยะเล็งลำกล้องไปยังเป้าหมายอย่างรวดเร็ว

2. ระบบปรับสมดุลและรักษาแนวราบ (Levelling & Compensator)

• ลูกน้ำฟองกลม (Circular Spirit Level) : หลอดแก้วบอกระดับ ใช้เป็นจุดสังเกตหลักในการปรับตั้งกล้องขั้นต้นให้ฟองอากาศอยู่ตรงกลาง

• กระจกเงาส่องฟองกลม (Pentaprism) : กระจกสะท้อนช่วยให้มองเห็นตำแหน่งของฟองกลมได้ในระดับสายตา โดยไม่ต้องก้มหัวลงไปมองจากด้านบน

• ระบบชดเชยอัตโนมัติ (Compensator) : กลไกปริซึมแขวนซ่อนอยู่ภายใน ทำหน้าที่ใช้แรงโน้มถ่วงดึงลำแสงให้ได้ระนาบราบสมบูรณ์แบบ 100% แม้กล้องจะเอียงเล็กน้อย

• ฟุตสกรู (Foot Screws) : สกรู 3 ตัวที่ฐานกล้อง ใช้หมุนเพื่อปรับให้ลูกน้ำฟองกลมวิ่งเข้าสู่จุดกึ่งกลาง

3. ระบบควบคุมทิศทางและมุมราบ (Base & Drive System)

• ลูกบิดส่ายแนวราบ (Tangent Screw) : ปุ่มหมุนละเอียดดัดซ้าย-ขวา ใช้สำหรับปรับส่ายลำกล้องทีละนิด เพื่อให้เส้นสายใยทับตรงกลางไม้สต๊าฟพอดี

• จานองศาราบ (Horizontal Circle) : วงแหวนสเกลบอกค่ามุม 0-360 องศา อยู่เหนือฐานกล้อง ใช้สำหรับวัดหรือเปิดมุมราบในงานสนาม

• ฐานกล้อง (Base Plate) : แผ่นโลหะใต้สุด มีรูเกลียวสำหรับหมุนยึดล็อกตัวกล้องเข้ากับขาตั้งกล้อง (Tripod)
