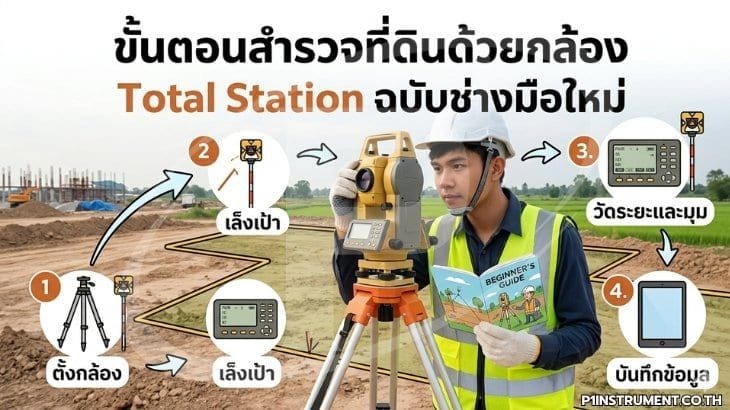

ขั้นตอนสำรวจที่ดินด้วยกล้อง Total Station ฉบับช่างมือใหม่

งานสำรวจที่ดิน (Cadastral / Land Survey) สำหรับงานก่อสร้างบ้านพักอาศัย มีเป้าหมายหลักคือการรังวัดขอบเขตแปลง วางหมุดอ้างอิง และถ่ายค่าพิกัดให้ตรงกับโฉนดและแบบก่อสร้าง กล้อง Total Station เป็นเครื่องมือที่เหมาะกับงานลักษณะนี้ เพราะวัดได้ทั้งมุมราบ (Horizontal Angle) มุมดิ่ง (Vertical Angle) และระยะทาง (Slope Distance) ในครั้งเดียว แล้วคำนวณเป็นค่าพิกัดฉาก (Northing, Easting) ได้ทันที บทความนี้เรียงลำดับขั้นตอนตั้งแต่เตรียมงานจนถึงตรวจสอบผลลัพธ์ เพื่อให้ช่างสำรวจรังวัดและผู้รับเหมานำไปปรับใช้กับหน้างานจริง

1. เตรียมข้อมูลและตรวจสอบหมุดควบคุมก่อนออกสนาม

ก่อนตั้งกล้อง ควรรวบรวมข้อมูลหมุดหลักฐานแผนที่ (Control Point) ที่อยู่ใกล้แปลง เช่น หมุด รพช. หรือหมุดที่กรมที่ดินเคยวางไว้ พร้อมค่าพิกัดในระบบ UTM บน Indian 1975 หรือ WGS84 ตามที่งานกำหนด ตรวจสอบสภาพหมุดว่ายังมั่นคง ไม่ถูกรบกวน และจดค่าพิกัดอ้างอิงอย่างน้อย 2 หมุดเพื่อใช้เป็นจุดตั้งกล้อง (Station) และจุดเล็งหลัง (Backsight)

ข้อควรระวัง: หากใช้หมุดเพียงหมุดเดียวโดยไม่มี Backsight ที่ทราบค่า จะไม่สามารถกำหนดทิศทาง (Orientation) ของระบบพิกัดได้ ทำให้ค่าที่รังวัดทั้งหมดผิดทิศ ควรเตรียม Checklist ตรวจรับอุปกรณ์ ได้แก่ ขาตั้งกล้อง (Tripod) เป้าปริซึม (Prism) ลูกดิ่งหรือ Laser Plummet และแบตเตอรี่สำรอง

2. ตั้งกล้องบนหมุดและกำหนดค่าเริ่มต้น (Setup & Orientation)

ตั้งขาตั้งกล้องให้หัวขาอยู่เหนือหมุดและได้ระดับโดยประมาณ จากนั้นทำการตั้งศูนย์ (Centering) ด้วย Optical หรือ Laser Plummet ให้เส้นเล็งตรงกับหมุด แล้วปรับฟองกลม (Circular Bubble) และฟองอิเล็กทรอนิกส์ (Electronic Bubble) จนได้ระดับ ทำสลับกันจนทั้งศูนย์และระดับเข้าที่พร้อมกัน

ขั้นตอนสำคัญคือการตั้งค่า Backsight โดยเลือกวิธี Coordinate (ป้อนค่าพิกัดหมุดเล็งหลัง) หรือ Azimuth (ป้อนค่าแอซิมัท) เพื่อให้กล้องทราบทิศเหนือของระบบพิกัด อย่าลืมตั้งค่า Prism Constant ให้ตรงกับเป้าที่ใช้ และตั้งค่าแก้บรรยากาศ (Atmospheric Correction, ppm) ตามอุณหภูมิและความดันหน้างาน เพราะมีผลต่อระยะที่วัดด้วย EDM โดยตรง

Tolerance/Spec: กล้อง Total Station ทั่วไปในตลาดมีความละเอียดเชิงมุม (Angular Accuracy) อยู่ในช่วงประมาณ 1 ถึง 7 พิลิปดา และความแม่นยำการวัดระยะแบบใช้ปริซึมอยู่ในช่วงประมาณ (2 + 2 ppm × D) ถึง (3 + 3 ppm × D) มิลลิเมตร ตามสเปกของผู้ผลิตหลัก ควรเลือกชั้นความละเอียดให้เหมาะกับเกณฑ์งานรังวัดที่ดิน

3. รังวัดขอบเขตแปลงและถ่ายค่าพิกัดมุมที่ดิน

เมื่อกำหนดทิศทางเสร็จ ให้เริ่มเล็งเป้าปริซึมที่หมุดเขตแต่ละมุมของแปลง แล้วบันทึกค่าพิกัด การวัดควรทำสองหน้ากล้อง (Two-Face Measurement) คือหน้าซ้าย (Face Left) และหน้าขวา (Face Right) แล้วเฉลี่ยค่า เพื่อลดความคลาดเคลื่อนเชิงระบบ เช่น Horizontal Collimation Error และ Vertical Index Error ตามแนวทางการทดสอบกล้องในมาตรฐาน ISO 17123-3 สำหรับ Theodolite และส่วนวัดมุมของ Total Station

หากมุมเขตถูกอาคารหรือต้นไม้บัง สามารถใช้การตั้งกล้องแบบ Free Station หรือ Resection โดยเล็งหมุดที่ทราบค่าตั้งแต่สองหมุดขึ้นไป เพื่อคำนวณตำแหน่งกล้องใหม่ แล้วค่อยถ่ายค่าไปยังมุมเขตที่ต้องการ ระยะที่วัดได้ในแนวลาดจะถูกแปลงเป็นระยะราบ (Horizontal Distance) ด้วยความสัมพันธ์พื้นฐาน:

HD = SD × sin(Z)

โดย HD คือระยะราบ SD คือระยะตามแนวเล็ง (Slope Distance) และ Z คือมุมเซนิท (Zenith Angle) ค่าระยะราบนี้คือสิ่งที่นำไปคำนวณพื้นที่แปลงและตรวจสอบกับเนื้อที่ในโฉนด

ข้อควรระวัง: ตรวจสอบ 2C (Horizontal Collimation) เป็นระยะ ๆ หากค่าเบี่ยงเบนมากผิดปกติ แสดงว่ากล้องอาจหลุดสอบเทียบ ควรหยุดและตรวจสอบก่อนเก็บข้อมูลต่อ

4. ตรวจสอบความถูกต้องและปิดงาน (Quality Check & Closure)

ก่อนเก็บกล้อง ควรเล็งกลับไปที่ Backsight เพื่อตรวจว่าทิศทางยังคงเดิม (Backsight Check) หากค่ามุมเปลี่ยนไปเกินเกณฑ์ แสดงว่ากล้องอาจขยับระหว่างงาน ต้องรังวัดซ้ำ จากนั้นตรวจสอบการบรรจบของวงรอบ (Traverse Closure) หากเดินวงรอบปิด โดยคำนวณค่าความคลาดเคลื่อนเชิงมุม (Angular Misclosure) และปรับแก้ด้วย Compass Rule หรือ Least Squares Adjustment

แนวทางควบคุมคุณภาพงานรังวัดอ้างอิงได้จากเอกสาร USACE EM 1110-1-1005 และคู่มือของ FIG ที่ระบุการกระจายค่าคลาดเคลื่อนและการประเมินชั้นความถูกต้อง (Accuracy Class) สุดท้ายควรเทียบเนื้อที่ที่คำนวณได้กับโฉนด หากต่างกันเกินเกณฑ์ที่ยอมรับ ต้องตรวจสอบหมุดและการรังวัดอีกครั้ง
