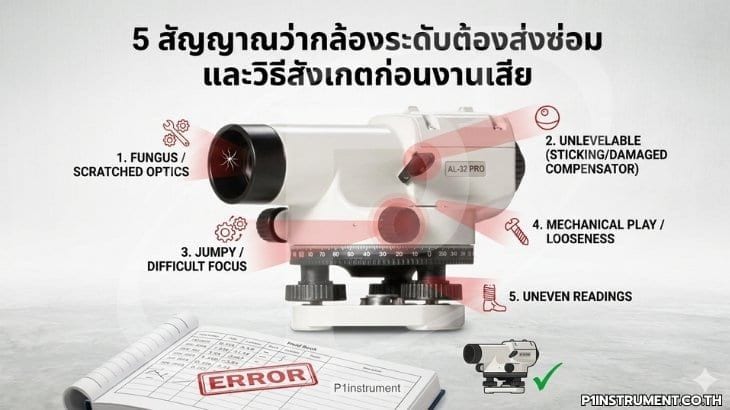

5 สัญญาณว่ากล้องระดับต้องส่งซ่อม และวิธีสังเกตก่อนงานเสีย

กล้องระดับอัตโนมัติ (Auto Level) อาศัยระบบชดเชยแนวเล็ง (Compensator) ที่เป็นชิ้นส่วนแขวนลอยภายในกล้องเพื่อปรับแนวเล็งให้อยู่ระดับโดยอัตโนมัติ เมื่อกลไกนี้หรือระบบเลนส์เริ่มเสื่อม ค่าระดับที่อ่านได้จะคลาดเคลื่อนอย่างเป็นระบบ (Systematic Error) ซึ่งช่างมักไม่ทันสังเกตจนกระทั่งงานปิดระดับไม่ลงตัว การรู้จักสัญญาณเตือนล่วงหน้าจึงช่วยให้ตัดสินใจส่งซ่อมหรือสอบเทียบได้ทันเวลา

1. ค่าผลต่างระดับไป-กลับเกินเกณฑ์ในการวนรอบปิด (Loop Closure)

อาการแรกที่ชัดเจนที่สุดคือ เมื่อทำการถ่ายระดับแบบวนรอบปิดกลับมาจุดเดิม แล้วค่าผลต่าง (Misclosure) สูงผิดปกติเกินเกณฑ์ที่เคยทำได้ เกณฑ์ทั่วไปของงานก่อสร้างมักอ้างอิงในรูป

ค่าปิดที่ยอมรับได้ = C × √K

โดย K คือระยะทางรวมเป็นกิโลเมตร และ C เป็นค่าคงที่ตามชั้นงาน หากค่าปิดสูงขึ้นทั้งที่ระยะและวิธีการเท่าเดิม ให้สงสัยตัวกล้องก่อน

ข้อควรระวัง: ต้องแยกแยะระหว่างความผิดของกล้องกับความผิดจากผู้อ่านไม้สต๊าฟหรือสภาพพื้น ทดสอบซ้ำในเส้นทางสั้นและควบคุมตัวแปรอื่นก่อนสรุป

2. ผล Two-Peg Test ออกนอกเกณฑ์ Collimation

Two-Peg Test คือการตรวจหาความคลาดเคลื่อนของแนวเล็ง (Collimation Error) โดยเทียบผลต่างระดับจากจุดกึ่งกลางกับจากปลายด้านหนึ่ง หากค่าที่ได้เกินเกณฑ์ที่ผู้ผลิตกำหนด แสดงว่าแนวเล็งไม่ขนานกับแนวระดับจริง

Tolerance/Spec: กล้องระดับอัตโนมัติทั่วไปในตลาดระบุความแม่นยำ (Standard Deviation per km Double-Run) อยู่ในช่วงประมาณ 0.7 ถึง 2.5 มม./กม. ตามรุ่นและชั้นงาน หากผล Two-Peg Test เกินกรอบนี้มากและปรับแก้ไม่หาย คือสัญญาณต้องส่งซ่อม การทดสอบตามแนวทาง ISO 17123-2 ช่วยให้ผลเปรียบเทียบได้เป็นมาตรฐาน

ข้อควรระวัง: ทำ Two-Peg Test บนพื้นมั่นคงและระยะมาตรฐาน หลีกเลี่ยงช่วงแดดจัดที่อากาศสั่นไหว (Shimmer) เพราะทำให้อ่านค่าเพี้ยน

3. คอมเพนเซเตอร์ค้างหรือแกว่งไม่นิ่ง (Compensator Sticking)

ระบบ Compensator ที่ดีต้องกลับเข้าสู่ตำแหน่งระดับได้นิ่งและรวดเร็ว ทดสอบโดยเคาะเบา ๆ ที่ขากล้องหรือใช้ปุ่มทดสอบ (ถ้ามี) แล้วสังเกตว่าเส้นเล็งกลับนิ่งที่ค่าเดิมหรือไม่ หากค่าระดับเปลี่ยนไปหลังเคาะ หรือเข็มแกว่งค้าง แสดงว่าชิ้นส่วนแขวนลอยอาจติดขัดหรือระบบหน่วง (Damping) เสื่อม

Tolerance/Spec: ช่วงการทำงานของ Compensator (Working Range) ทั่วไปอยู่ที่ประมาณ ±15 ลิปดา (arc-minute) หากต้องปรับฟองกลมจนเกือบสุดกล้องถึงจะอ่านนิ่ง แสดงว่าระบบเริ่มมีปัญหา

ข้อควรระวัง: อย่าสับสนระหว่างคอมเพนเซเตอร์ค้างกับฟองกลม (Circular Bubble) ที่เคลื่อน ควรตรวจปรับฟองกลมให้เข้าศูนย์ก่อนทดสอบทุกครั้ง

4. ภาพในกล้องมัว เห็นพารัลแลกซ์ หรือเส้นใยเล็งเลือน

หากปรับโฟกัสแล้วเส้นใยเล็ง (Cross-Hair) ยังเลือนหรือเกิดพารัลแลกซ์ (Parallax) คือภาพไม้สต๊าฟขยับเมื่อเลื่อนตา แสดงว่าระบบเลนส์หรือการตั้งศูนย์ภาพมีปัญหา ส่งผลให้อ่านค่าผิดได้ง่าย

ข้อควรระวัง: พารัลแลกซ์บางส่วนแก้ได้ด้วยการปรับโฟกัสเส้นใยเล็งให้คมก่อนเล็งไม้ หากปรับแล้วยังไม่หาย จึงค่อยพิจารณาส่งซ่อม

5. ร่องรอยกระแทก ความชื้นในเลนส์ หรือเสียงผิดปกติ

หลังกล้องตกหรือถูกกระแทก แม้ภายนอกดูปกติ ภายในอาจคลาดเคลื่อน ควรตรวจ Two-Peg Test ทันที สัญญาณทางกายภาพอื่นได้แก่ ฝ้าหรือความชื้นในเลนส์ ปุ่มปรับที่ฝืดผิดปกติ หรือเสียงชิ้นส่วนหลวมเมื่อขยับเบา ๆ

ข้อควรระวัง: หากพบความชื้นภายในเลนส์ ห้ามแกะเปิดเอง เพราะจะทำให้ซีลกันฝุ่นกันน้ำเสียหาย ควรส่งให้ศูนย์บริการที่มีเครื่องมือเฉพาะ
