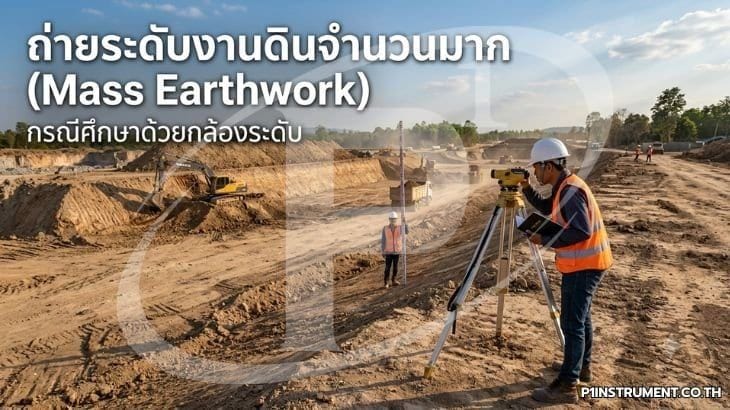

ถ่ายระดับงานดินจำนวนมาก (Mass Earthwork): กรณีศึกษาด้วยกล้องระดับ
อัปเดตล่าสุด: 2026-06-05 · 315 ผู้เข้าชม
งานดินจำนวนมาก (Mass Earthwork) เช่น การปรับพื้นที่โครงการจัดสรร ถมที่สร้างบ้าน หรืองานเตรียมพื้นที่โรงงาน ล้วนมีต้นทุนหลักอยู่ที่ปริมาตรดินตัดและดินถม (Cut and Fill) การควบคุมระดับ (Elevation Control) ที่คลาดเคลื่อนเพียงไม่กี่เซนติเมตรบนพื้นที่หลายไร่ ส่งผลให้ปริมาตรดินผิดพลาดได้หลายร้อยลูกบาศก์เมตร กรณีศึกษานี้ถอดบทเรียนจากงานปรับพื้นที่จัดสรรขนาดราว 12 ไร่ ที่ใช้กล้องระดับอัตโนมัติ (Auto Level) เป็นเครื่องมือหลักในการวางหมุดระดับและตรวจสอบความก้าวหน้าของงานดิน
1. วางโครงข่ายหมุดระดับและกริด (Grid Establishment)
ทฤษฎี: งานดินจำนวนมากนิยมแบ่งพื้นที่เป็นตารางกริด (Grid) สม่ำเสมอ แล้ววัดค่าระดับที่มุมกริดทั้งก่อนและหลังงานดิน เพื่อคำนวณปริมาตรด้วยวิธี Average End Area หรือ Grid Method ในกรณีศึกษานี้ใช้กริดขนาด 20 x 20 เมตร เพื่อให้สมดุลระหว่างความละเอียดและเวลาทำงาน
Procedure: เริ่มจากถ่ายค่าระดับจากหมุดอ้างอิง (Benchmark) ที่ทราบค่า เข้าสู่หมุดงาน (Temporary Benchmark, TBM) ภายในพื้นที่ จากนั้นตั้งกล้องระดับ ณ จุดที่มองเห็นจุดกริดได้มากที่สุด แล้วอ่านไม้สต๊าฟ (Staff) ที่แต่ละจุด การคำนวณค่าระดับใช้สมการพื้นฐาน:
RLจุด = RLBM + BS − FS
โดย RL คือค่าระดับ (Reduced Level), BS คือค่าอ่านหลัง (Backsight) และ FS คือค่าอ่านหน้า (Foresight)
Tolerance/Spec: กล้องระดับอัตโนมัติทั่วไปจากผู้ผลิตหลักมีค่าความคลาดเคลื่อนมาตรฐานต่อการวัดไป-กลับ 1 กิโลเมตร (Standard Deviation per km Double-Run) อยู่ในช่วงประมาณ 1.5–2.5 มิลลิเมตร ซึ่งเพียงพอสำหรับงานดิน โดยอ้างอิงวิธีทดสอบสมรรถนะตาม ISO 17123-2 สำหรับกล้องระดับ
ข้อควรระวัง: หมุด TBM ต้องมั่นคง ไม่ทรุดตามดินที่กำลังเคลื่อนไหว ควรตอกลึกหรือใช้หมุดคอนกรีตนอกเขตงานดิน
2. เทคนิคถ่ายระดับในสนามดินที่ไม่เรียบ (Field Technique)
ทฤษฎี: หลักการสมดุลระยะหน้า-หลัง (Balanced Backsight-Foresight) ช่วยลดความคลาดเคลื่อนจากความโค้งโลกและการหักเหของแสง (Curvature and Refraction) รวมถึงความคลาดเคลื่อนของแนวเล็ง (Collimation Error) ของตัวกล้อง
Procedure: ในกรณีศึกษา ทีมงานควบคุมระยะเล็งไม่ให้เกินช่วง 30–40 เมตรในพื้นที่ฝุ่นและไอความร้อน เพื่อลดผลของการหักเหของแสงใกล้ผิวดิน และตั้งกล้องบนพื้นที่บดอัดแล้วเพื่อความนิ่ง การถ่ายระดับใช้สายงานระดับแบบ Differential Leveling ปิดกลับเข้าหมุดเดิมทุกครั้ง
Tolerance/Spec: เกณฑ์การปิดวง (Closure Error) สำหรับงานดินทั่วไปมักกำหนดที่ C = k√K โดย K คือระยะทางสายงานเป็นกิโลเมตร และ k อยู่ในช่วงประมาณ 8–12 มิลลิเมตรสำหรับงานก่อสร้างทั่วไป หากเกินต้องวัดซ้ำ
ข้อควรระวัง: ระวังปรากฏการณ์พารัลแลกซ์ (Parallax) จากการปรับโฟกัสไม่สนิทในสภาพแสงจัด และตรวจฟองกลม (Circular Bubble) บ่อยครั้งเพราะรถบดสั่นสะเทือนพื้นได้
3. คำนวณปริมาตรและตรวจสอบความก้าวหน้า (Volume Computation)
ทฤษฎี: เมื่อได้ค่าระดับก่อนและหลังที่ทุกจุดกริด ความสูงดินตัด-ถมที่แต่ละจุดคือผลต่างของระดับ ปริมาตรรวมคำนวณด้วยวิธีกริด โดยเฉลี่ยความสูงสี่มุมของช่องกริดคูณพื้นที่ช่อง
Procedure: บันทึกค่าระดับเป็นช่วง ๆ ตามความก้าวหน้าของงาน เพื่อรายงานปริมาณดินที่เคลื่อนย้ายแต่ละสัปดาห์ และเทียบกับแบบออกแบบ (Design Level) ช่วยให้ผู้รับเหมาคุมเครื่องจักรและรอบรถบรรทุกได้แม่นยำ
Tolerance/Spec: ความคลาดเคลื่อนระดับที่ยอมรับสำหรับงานปรับระดับขั้นสุดท้าย (Final Grade) มักกำหนดในช่วง ±10 ถึง ±30 มิลลิเมตรตามชนิดงาน ส่วนงานหยาบระหว่างทางผ่อนปรนได้มากกว่า
ข้อควรระวัง: อย่าใช้หมุดอ้างอิงต่างชุดในการวัดก่อนและหลัง เพราะจะทำให้ปริมาตรเพี้ยน ควรผูกทุกค่าเข้าหมุด Benchmark เดียวกัน
