ย้ายจุดตั้งกล้อง (Turning Point) อย่างไรไม่ให้หลงพิกัด

ย้ายจุดตั้งกล้อง (Turning Point) อย่างไรไม่ให้หลงพิกัด

     เมื่อสิ่งปลูกสร้างบดบังแนวเล็ง ช่างสำรวจจำเป็นต้องทำการ ย้ายจุดตั้งกล้อง (Turning Point) เพื่อเปลี่ยนสถานีรังวัด หัวใจสำคัญของการย้ายกล้องไม่ให้หลงพิกัดคือ "ต้องดึงข้อมูลลิ้งก์กลับมาหาหมุดเดิมที่เชื่อถือได้เสมอ" โดยมีขั้นตอนและเทคนิคการเช็กคานคู่ขนานดังนี้

1. 3 ขั้นตอนการทำ Turning Point ที่ถูกต้อง

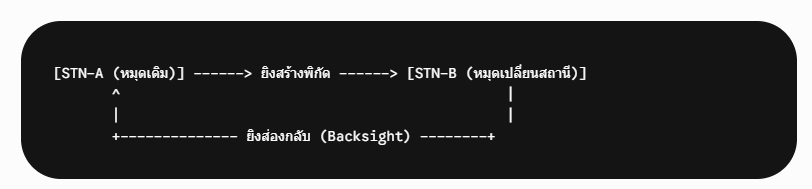

สมมุติว่าต้องการย้ายกล้องจากหมุดเดิม (STN-A) ไปยังหมุดเปลี่ยนสถานีตัวใหม่ (STN-B)

• ยิงฝังหมุดใหม่จากสถานีเดิม : ขณะตั้งกล้องอยู่ที่หมุดเดิม (STN-A) ให้ส่งคนไปฝังหมุดใหม่ (STN-B) ในจุดที่มั่นคง แล้วใช้กล้องยิงบันทึกค่าพิกัด N, E, Z ของหมุดใหม่เก็บไว้ในเครื่อง (แนะนำยิงแบบ 2 หน้ากล้อง)

• ตั้งกล้องที่หมุดใหม่ : ย้ายกล้องไปตั้งคร่อมเหนือหมุด STN-B ปรับระดับลูกน้ำให้เป๊ะ ป้อนพิกัดของหมุด STN-B ที่เพิ่งยิงได้เข้าไปเป็นค่าจุดตั้งกล้อง (Station Setup) พร้อมวัดความสูงกล้อง (HI)

• ส่อง Backsight กลับมาหมุดเดิม : หมุนกล้องส่องกลับมาที่หมุดเดิม (STN-A) ป้อนค่าพิกัดของ STN-A เข้าไปเพื่อล็อกทิศทางมุมราบ (Azimuth)

2. วิธีรีเช็กเพื่อ "ล็อกความชัวร์" (Double Check)

หลังจากทำขั้นตอนส่อง Backsight เสร็จ ห้ามเดินไปทำงานอื่นเด็ดขาด ให้ทำระบบตรวจสอบความถูกต้องทันที:

• เช็กระยะห่างที่ต่างกัน (Delta Dist) : กดปุ่มยิงระยะส่องไปที่หมุดเดิม (STN-A) ดูว่าระยะราบที่อ่านได้ในตอนนี้ ตรงกับระยะราบตอนตั้งกล้องอยู่ที่หมุดเดิมหรือไม่ (เกณฑ์มาตรฐาน : ไม่ควรคลาดเคลื่อนเกิน +/- 2 ถึง +/- 5 มิลลิเมตร)

• เช็กค่าพิกัดกลับ (Check Coordinates) : สลับโหมดกล้องไปที่รังวัดพิกัด แล้วยิงพิกัดหมุดเดิมดูว่า ตัวเลข N, E, Z หน้าจอตรงกับค่าพิกัดจริงของหมุดตัวนั้นไหม หากตรงกันลุยงานต่อได้ทันที

  3 ข้อควรระวังห้ามพลาด

1. อย่าต่อหมุดยาวเป็นโดมิโน : การย้ายหมุดต่อกันไปเรื่อยๆ โดยไม่วิ่งกลับไปปิดเข้าหาหมุดควบคุมหลัก (Control Station) ตัวอื่นเลย จะเกิดความคลาดเคลื่อนสะสม (Error Propagation) พิกัดจะเบี้ยวหนีศูนย์

2. วัสดุทำหมุดต้องเสถียร : หมุดที่ใช้ทำ Turning Point ต้องแปะบนคอนกรีตถาวรหรือตอกหมุดเหล็กแน่นหนา ห้ามปักโพลทิ้งไว้บนดินนิ่ม เพราะดินอาจทรุดตัวระหว่างย้ายกล้อง ส่งผลให้ค่าระดับแกน Z พังทั้งหมด

3. ร่างไดอะแกรมเสมอ : เขียนแผนผังระบุชื่อจุดให้ชัดเจน เช่น TP01, TP02 ลงในสมุดสนาม เพื่อป้องกันการคีย์ชื่อพิกัดสลับกันในตัวกล้อง
