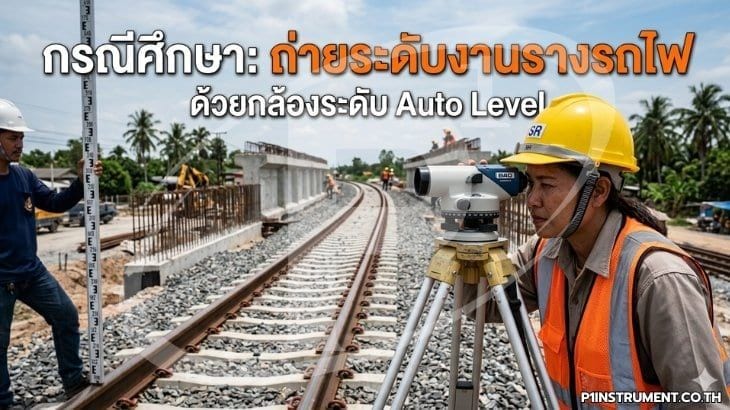

กรณีศึกษา: ถ่ายระดับงานรางรถไฟด้วยกล้องระดับ Auto Level

งานก่อสร้างและบำรุงรักษาทางรถไฟ (Railway Track) เป็นงานที่ระดับ (Elevation) มีผลโดยตรงต่อความปลอดภัยและความนุ่มนวลของการเดินรถ ความคลาดเคลื่อนของระดับรางเพียงไม่กี่มิลลิเมตรต่อช่วงสั้น ๆ อาจทำให้เกิดการสั่นสะเทือนและการสึกหรอที่ผิดปกติ กรณีศึกษานี้ถอดบทเรียนจากการถ่ายระดับแนวรางด้วยกล้องระดับอัตโนมัติ (Auto Level) ที่มีค่าความคลาดเคลื่อนมาตรฐานต่อการวัดไป-กลับ 1 กิโลเมตร (Standard Deviation per km Double-Run) อยู่ในช่วงประมาณ 0.7 ถึง 2.0 มิลลิเมตรตามรุ่นของผู้ผลิตหลัก โดยอ้างอิงแนวทางการตรวจสอบเครื่องมือตามมาตรฐาน ISO 17123-2

1. บริบทงานและการวางหมุดอ้างอิง (Benchmark)

ในกรณีศึกษา ทีมงานต้องถ่ายระดับรางตลอดแนวประมาณ 1.2 กิโลเมตร โดยเริ่มจากหมุดระดับอ้างอิง (Benchmark, BM) ที่ทราบค่าระดับแน่นอน จากนั้นวางหมุดชั่วคราว (Temporary Benchmark, TBM) ทุกระยะที่เหมาะสมเพื่อใช้เป็นจุดถ่ายโยงค่า ข้อควรระวัง: ต้องตรวจสอบว่า BM ที่ใช้ยังไม่ทรุดตัวหรือถูกรบกวน เพราะค่าผิดที่จุดเริ่มต้นจะส่งต่อความคลาดเคลื่อนไปทั้งแนว

2. ตั้งกล้องและทำ Two-Peg Test ก่อนเริ่ม

ก่อนถ่ายระดับจริง ทีมงานทำการทดสอบสองหมุด (Two-Peg Test) เพื่อตรวจว่าเส้นเล็ง (Line of Sight) ขนานกับแนวระดับจริงหรือไม่ หากค่าคลาดเกินเกณฑ์ผู้ผลิต (โดยทั่วไปไม่ควรเกินไม่กี่มิลลิเมตรต่อระยะ) ต้องปรับแก้หรือส่งสอบเทียบก่อน การข้ามขั้นตอนนี้คือสาเหตุอันดับต้น ๆ ของงานระดับที่ปิดไม่ลง

3. เทคนิคบาลานซ์ระยะหน้า-หลัง (Balanced Backsight-Foresight)

หัวใจของการลดความคลาดเคลื่อนเชิงระบบคือการให้ระยะเล็งหลัง (Backsight) เท่ากับระยะเล็งหน้า (Foresight) ในแต่ละช่วงตั้งกล้อง เทคนิคนี้กำจัดผลของความโค้งโลก (Curvature) การหักเหของแสง (Refraction) และเส้นเล็งคลาดได้พร้อมกัน ในงานรางที่เป็นแนวยาว ทีมงานใช้การนับก้าวหรือเทปวัดเพื่อคุมระยะให้สมดุล และจำกัดระยะเล็งสูงสุดไม่เกินประมาณ 50 เมตรเพื่อให้อ่านไม้สต๊าฟได้ชัด

4. การคำนวณค่าระดับและความคลาดเคลื่อนการบรรจบ

ค่าระดับของจุดถัดไปคำนวณจากหลักการพื้นฐานของงานระดับ:

RL_หน้า = RL_หลัง + BS − FS

เมื่อถ่ายระดับครบลูปและกลับมาปิดที่จุดเริ่มต้น ผลต่างระหว่างค่าที่วัดได้กับค่าจริงคือความคลาดเคลื่อนการบรรจบ (Closure Error) ซึ่งต้องอยู่ในเกณฑ์ยอมรับก่อนนำไปกระจายแก้

5. เกณฑ์ควบคุมคุณภาพในงานราง

งานรางมักกำหนดเกณฑ์ Closure Error ในรูป k√K โดย K คือระยะทางหน่วยกิโลเมตร และ k คือค่าคงที่ตามชั้นงาน (Class of Leveling) สำหรับงานทั่วไป k มักอยู่ในช่วง 6 ถึง 12 มิลลิเมตร ส่วนงานที่ต้องการความแม่นสูงจะใช้ค่าที่เข้มงวดกว่า ทีมงานในกรณีศึกษาควบคุมให้ค่าที่วัดได้อยู่ต่ำกว่าเกณฑ์ จึงสามารถส่งมอบข้อมูลระดับที่เชื่อถือได้ ข้อควรระวัง: หากปิดลูปไม่ผ่านเกณฑ์ ห้ามเฉลี่ยมั่ว แต่ต้องหาช่วงที่ผิดและวัดซ้ำ

6. ปัจจัยหน้างานที่ต้องจัดการ

แนวรางมักอยู่กลางแจ้งที่มีแดดจัดและการสั่นของอากาศ (Heat Shimmer) ทีมงานเลือกทำงานช่วงเช้าและใช้ร่มบังกล้อง รวมถึงตรวจฟองกลม (Circular Bubble) ซ้ำทุกครั้งที่ย้ายขาตั้ง เนื่องจากพื้นหินโรยทาง (Ballast) ไม่นิ่ง การกดขาตั้งให้มั่นคงและรอให้คอมเพนเซเตอร์ (Compensator) หยุดนิ่งก่อนอ่านค่าจึงสำคัญมาก

7. บทเรียนและผลลัพธ์

ผลจากการคุมระยะบาลานซ์ การทำ Two-Peg Test ก่อนงาน และการตรวจสอบ BM อย่างรอบคอบ ทำให้ทีมงานปิดลูประดับได้ภายในเกณฑ์ตั้งแต่รอบแรก ลดเวลาการวัดซ้ำและงานแก้ไขได้มาก บทเรียนสำคัญคือ การลงทุนกับการเตรียมเครื่องมือและการวางแผนระยะเล็ง ให้ผลตอบแทนเป็นข้อมูลที่เชื่อถือได้และส่งมอบงานได้ตรงเวลา
