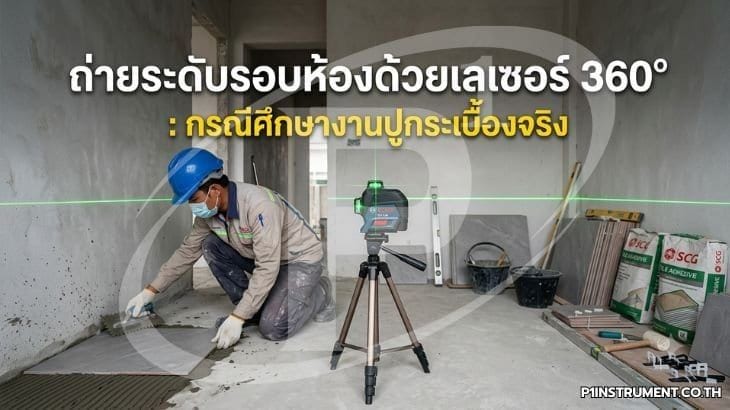

ถ่ายระดับรอบห้องด้วยเลเซอร์ 360° : กรณีศึกษางานปูกระเบื้องจริง

บทความนี้ถอดบทเรียนจากงานปรับปรุงห้องน้ำขนาด 2.4 x 3.0 เมตรของบ้านพักอาศัยหลังหนึ่งในพื้นที่รังสิต ซึ่งผู้รับเหมาต้องปูกระเบื้องผนังและพื้นให้แนวยาแนว (grout line) ต่อเนื่องรอบทั้งสี่ด้าน ปัญหาที่พบบ่อยคือระดับอ้างอิงแต่ละผนังไม่ตรงกัน ทำให้แนวกระเบื้องสะดุดตรงมุมห้อง กรณีศึกษานี้แสดงวิธีใช้กล้องไลน์ 360° (360° Line Laser) สร้างระนาบอ้างอิงเดียวรอบห้อง และควบคุมความคลาดเคลื่อนให้อยู่ในเกณฑ์ที่ยอมรับได้

1. เงื่อนไขหน้างานและการตั้งกล้อง (Site Condition & Setup)

หน้างานเป็นห้องน้ำที่ต้องการพื้นลาดเอียง (slope) ลงสู่ตะแกรงระบายน้ำ (floor drain) ประมาณ 1% ผนังทั้งสี่ด้านต้องมีเส้นระดับอ้างอิงที่ความสูง +1.000 เมตรจากระดับพื้นสำเร็จ (Finished Floor Level, FFL) เพื่อใช้เป็นเส้นเริ่มปูกระเบื้องแถวแรก

Procedure: ตั้งกล้องไลน์บนขาตั้ง (tripod) กลางห้องเพื่อให้เส้นเลเซอร์ 360° ฉายถึงผนังทุกด้านในระยะใกล้เคียงกัน เปิดโหมด Self-Leveling และรอให้ลูกตุ้มชดเชย (pendulum compensator) เข้าตำแหน่งจนเส้นนิ่ง

ข้อควรระวัง: หากพื้นเอียงเกินช่วง Self-Leveling (โดยทั่วไป ±3° ถึง ±4° ตามสเปกผู้ผลิตหลัก) เส้นเลเซอร์จะกะพริบเตือนหรือดับ ต้องปรับขาตั้งให้เข้าใกล้แนวราบก่อนเสมอ

2. สร้างระนาบอ้างอิงรอบห้อง (Establishing the Reference Plane)

หัวใจของกล้องไลน์ 360° คือเส้นแนวราบ (horizontal line) ที่ต่อเนื่องเป็นวงรอบตัวกล้อง ทำให้ผนังทุกด้านได้เส้นระดับที่มาจากระนาบเดียวกันโดยไม่ต้องย้ายกล้อง

Procedure: ทำเครื่องหมายเส้นเลเซอร์บนผนังทั้งสี่ด้าน จากนั้นวัดระยะดิ่งจากเส้นลงมาถึงจุด FFL เพื่อยืนยันว่าทุกด้านห่างเท่ากัน หากค่าต่างกันแสดงว่ากล้องยังไม่ได้ระดับ หรือมีการสั่นสะเทือนระหว่างทำเครื่องหมาย

Tolerance: ความแม่นยำเชิงมุมของกล้องไลน์กลุ่มงานตกแต่งภายในอยู่ในช่วง ±0.2 ถึง ±0.3 มม./เมตร ตามสเปกผู้ผลิตหลัก ดังนั้นที่ระยะผนังไกลสุด 3.0 เมตร ค่าคลาดเคลื่อนสะสมทางทฤษฎีจะอยู่ราว 0.6–0.9 มม. ซึ่งยอมรับได้สำหรับงานกระเบื้อง

3. คำนวณและตรวจสอบความคลาดเคลื่อน (Error Estimation)

ผู้รับเหมาควรประเมินค่าคลาดเคลื่อนก่อนลงมือ เพื่อทราบว่าที่ระยะทำงานจริงเส้นเลเซอร์ยังเชื่อถือได้หรือไม่ ใช้สมการอย่างง่าย:

E = a × D

โดย E คือค่าคลาดเคลื่อนที่ปลายเส้น (มม.), a คือค่าความแม่นยำต่อระยะ (มม./ม.) และ D คือระยะจากกล้องถึงผนัง (ม.) เมื่อแทน a = 0.3 มม./ม. และ D = 3.0 ม. จะได้ E = 0.9 มม. ค่านี้ต่ำกว่าความกว้างร่องยาแนวทั่วไป (2–3 มม.) จึงไม่ส่งผลต่อการมองเห็นแนว

ข้อควรระวัง: ค่าตามสเปกเป็นค่าในห้องปฏิบัติการ หน้างานจริงควรเผื่อผลจากการสั่น อุณหภูมิ และความหนาของเส้นเลเซอร์เพิ่มอีกเล็กน้อย

4. ตรวจความเที่ยงของกล้องก่อนใช้งาน (Field Self-Check)

ก่อนงานที่ต้องการความแม่นยำ ควรทำ Flip Test ตามแนวทางที่สอดคล้องกับหลักการทดสอบภาคสนามของ ISO 17123 ที่ใช้ประเมินเครื่องมือวัดเชิงมุมและระดับ

Procedure: ฉายเส้นแนวราบไปที่ผนังด้านหนึ่งแล้วทำเครื่องหมาย จากนั้นหมุนกล้อง 180° ฉายกลับมาจุดเดิม หากเส้นทับตำแหน่งเดิมภายในค่าที่กำหนดถือว่ากล้องยังเที่ยง

Tolerance: ผลต่างสองครั้งไม่ควรเกินค่าความแม่นยำที่ระบุคูณด้วยสองเท่าของระยะ หากเกินแสดงว่าลูกตุ้มหรือระบบชดเชยเริ่มมีปัญหา ควรส่งสอบเทียบ

5. ถ่ายแนวปูกระเบื้องและควบคุมงานจริง (Applying to Tile Work)

เมื่อได้เส้นระดับอ้างอิงรอบห้องแล้ว ช่างเริ่มปูกระเบื้องแถวควบคุมตามเส้นเลเซอร์ ตรวจสอบทุก 3–4 แผ่นว่าขอบบนยังตรงแนว จากนั้นใช้เส้นดิ่ง (vertical line) ของกล้องช่วยจัดแนวยาแนวให้ตั้งฉาก

ผลลัพธ์งานจริง: แนวยาแนวรอบห้องต่อเนื่องกันทั้งสี่มุม ผลต่างระดับกระเบื้องแถวบนสุดของผนังตรงข้ามวัดได้ประมาณ 1 มม. อยู่ในเกณฑ์ที่ผู้ว่าจ้างยอมรับ ลดการรื้อและปูซ้ำได้อย่างชัดเจน
