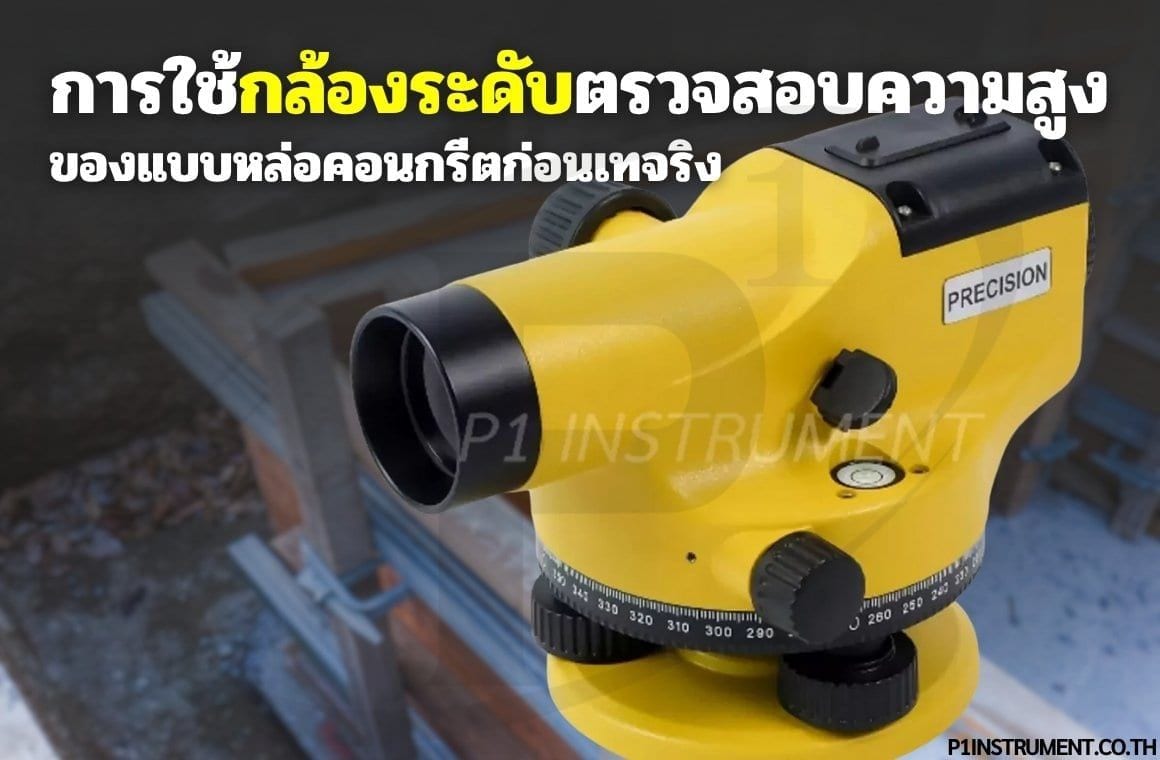

หลักการทำงานของ Compensator ในกล้องระดับ Auto Level

กล้องระดับอัตโนมัติ (Auto Level) ได้รับความนิยมในงานสำรวจและงานก่อสร้างบ้าน เพราะสามารถปรับเส้นเล็งให้อยู่ในแนวราบได้เองแม้ตัวกล้องจะเอียงเล็กน้อย หัวใจที่ทำให้เกิดคุณสมบัตินี้คือชุดชดเชยแนวเล็ง หรือ Compensator ซึ่งเป็นกลไกทางแสงและกลศาสตร์ที่ทำงานร่วมกับแรงโน้มถ่วงของโลก บทความนี้อธิบายหลักการทำงาน โครงสร้าง และขีดจำกัดของ Compensator เพื่อให้ช่างสำรวจรังวัดและผู้รับเหมาเข้าใจว่าเหตุใดกล้องจึงยังคลาดเคลื่อนได้แม้จะทำงานแบบอัตโนมัติ

1. หลักการพื้นฐานของ Compensator

Compensator ทำหน้าที่รักษาแนวเล็ง (Line of Sight) ให้ขนานกับแนวราบจริงเสมอ แม้แกนดิ่ง (Vertical Axis) ของกล้องจะเอียงไปจากแนวดิ่งเล็กน้อยหลังจากปรับระดับด้วยฟองกลม (Circular Bubble) แล้ว หลักการอาศัยแรงโน้มถ่วง (Gravity) ดึงชิ้นส่วนแขวนอิสระให้กลับสู่ตำแหน่งสมดุลเสมอ ทำให้ลำแสงที่ผ่านเข้าสู่เส้นใยเล็ง (Reticle) ถูกหักเหกลับมายังแนวราบที่แท้จริง

เมื่อกล้องเอียงเป็นมุมเล็ก ๆ ค่า α ระบบจะต้องเบนลำแสงชดเชยเป็นมุมที่สัมพันธ์กัน โดยความสัมพันธ์เชิงเรขาคณิตของการชดเชยเขียนได้เป็น:

s = f × α × n

โดยที่ s คือระยะเลื่อนของภาพบนระนาบเส้นใยเล็ง, f คือความยาวโฟกัส (Focal Length), α คือมุมเอียงของแกนกล้อง และ n คืออัตราขยายของระบบชดเชย (Compensation Factor) การออกแบบให้ n มีค่าพอดีทำให้ภาพนิ่งอยู่ที่แนวราบจริงโดยไม่ต้องปรับด้วยมือ

2. โครงสร้างของชุดชดเชย

Compensator ส่วนใหญ่ในกล้องปัจจุบันเป็นแบบลูกตุ้มแขวน (Pendulum Compensator) ประกอบด้วยปริซึมหรือกระจกที่แขวนด้วยเส้นลวดโลหะบาง (Suspension Wire) หรือแถบสปริง ทำให้ชิ้นส่วนสามารถแกว่งกลับสู่ตำแหน่งสมดุลตามแรงโน้มถ่วง จุดสำคัญคือต้องมีระบบหน่วงการสั่น (Damping System) เพื่อให้ลูกตุ้มหยุดนิ่งเร็ว มิฉะนั้นจะอ่านค่าไม่ได้ ระบบหน่วงที่พบมี 2 แบบหลัก:

1. ระบบหน่วงด้วยแม่เหล็ก (Magnetic Damping) ใช้แรงเหนี่ยวนำจากแม่เหล็กถาวรทำให้ลูกตุ้มหยุดสั่นภายในเวลาสั้น เป็นแบบที่นิยมมากที่สุดในปัจจุบัน

2. ระบบหน่วงด้วยอากาศ (Air Damping) ใช้ลูกสูบอากาศต้านการเคลื่อนที่ พบในกล้องรุ่นเก่า

ข้อควรระวัง: สนามแม่เหล็กแรงสูงจากอุปกรณ์ภายนอกอาจรบกวนระบบหน่วงแม่เหล็กได้ จึงควรหลีกเลี่ยงการตั้งกล้องใกล้มอเตอร์ไฟฟ้าหรือสายไฟแรงสูง

3. ช่วงการทำงานและความไว (Working Range & Setting Accuracy)

คุณสมบัติสำคัญของ Compensator คือช่วงการชดเชย (Compensation Range) และความแม่นยำในการตั้งแนวราบ (Setting Accuracy) ผู้ผลิตหลักในตลาดระบุค่าอยู่ในช่วงต่อไปนี้:

• ช่วงการชดเชย (Working Range): โดยทั่วไปอยู่ในช่วง ±8' ถึง ±15' (ลิปดา) หมายความว่าหากปรับฟองกลมให้กล้องเอียงไม่เกินช่วงนี้ Compensator จะยังชดเชยได้

• ความแม่นยำในการตั้งแนวราบ (Setting Accuracy): อยู่ในช่วงประมาณ ±0.3″ ถึง ±0.8″ สำหรับกล้องงานทั่วไป ส่วนกล้องงานละเอียดสูงจะดีกว่านี้

ข้อควรระวัง: หากกล้องเอียงเกินช่วง Working Range ระบบจะชดเชยไม่ได้และค่าที่อ่านจะผิด ดังนั้นจึงต้องปรับฟองกลมให้เข้าที่ก่อนเสมอ ไม่ควรใช้ Compensator แทนการปรับระดับ

4. การตรวจสอบว่า Compensator ทำงานปกติ

ก่อนเริ่มงานควรตรวจว่าชุดชดเชยยังตอบสนองดี โดยเล็งไม้สต๊าฟ (Staff) แล้วใช้นิ้วเคาะเบา ๆ ที่ตัวกล้องหรือหมุนสกรูปรับระดับตัวใดตัวหนึ่งเล็กน้อย หากค่าที่อ่านเปลี่ยนไปแล้วกลับมาที่ค่าเดิมได้เอง แสดงว่า Compensator ยังแกว่งกลับสมดุลได้ปกติ แต่หากค่าไม่กลับหรือค้าง แสดงว่าลูกตุ้มอาจติดขัดหรือเส้นลวดแขวนเสียหาย

การตรวจสอบเชิงปริมาณควรอ้างอิงกระบวนการตาม ISO 17123-2 ซึ่งเป็นมาตรฐานทดสอบภาคสนามสำหรับกล้องระดับ เพื่อประเมินค่าเบี่ยงเบนมาตรฐานต่อระยะทาง 1 กิโลเมตรของการวัดไป-กลับ (Standard Deviation per km Double-Run) และยืนยันว่ากล้องยังอยู่ในเกณฑ์

5. ปัจจัยที่ทำให้ Compensator คลาดเคลื่อน

1. อุณหภูมิเปลี่ยนแปลงเร็ว ทำให้ชิ้นส่วนแขวนขยายตัวไม่เท่ากันและเกิด Compensator Hysteresis หรือการชดเชยไม่กลับที่เดิม

2. การกระแทกหรือกล้องตก ทำให้เส้นลวดแขวนยืดหรือปริซึมเลื่อนตำแหน่ง

3. การสั่นสะเทือนต่อเนื่องจากเครื่องจักรหรือลมแรง ทำให้ลูกตุ้มไม่นิ่ง อ่านค่ายาก

4. สนามแม่เหล็กภายนอกรบกวนระบบหน่วงแม่เหล็ก
