     การหาค่าระดับด้วยวิธี ความสูงของกล้อง (Height of Instrument Method - HI Method) เป็นวิธีมาตรฐานในงานสำรวจที่คำนวณง่ายและแม่นยำสูง

2 สูตรคำนวณพื้นฐาน

        HI = RL_เดิม + BS

  RL_ใหม่ = HI - FS (หรือ IS )

• RL (Reduced Level) : ค่าระดับความสูงจริง

• HI (Height of Instrument) : ความสูงแนวสายตากล้อง

• BS(Backsight) : ค่าอ่านหลัง (ส่องหมุดที่รู้ระดับแล้ว)

• FS (Foresight) / IS (Intermediate Foresight) : ค่าอ่านหน้า / อ่านระหว่างกลาง


ขั้นตอนการปฏิบัติงาน 4 สเต็ป


   1. ตั้งกล้องระดับ: ตั้งขาตั้ง ปรับฟองกลม และเช็กสายหยาก

• กางขาตั้งให้แน่นหนา ปรับควง 3 ตัว (Foot Screws) เลี้ยงลูกน้ำฟองกลมให้อยู่ตรงกลาง แล้วหมุนเลนส์ตา (Eyepiece) ปรับเส้นสายหยากให้คมชัด

2. ส่องอ่านค่าหลัง (BS) : หาค่าความสูงแนวสายตากล้อง (HI)

• ตั้งไม้สต๊าฟบนหมุดอ้างอิง (BM/TBM) ส่องอ่านค่า BS แล้วคำนวณ:

             HI = RL_BM + BS

3. ส่องอ่านค่าจุดต้องการรู้ระดับ (IS / FS) : คำนวณหาระดับจุดเป้าหมาย

• ย้ายไม้สต๊าฟไปตั้งจุดเป้าหมาย ส่องอ่านค่า IS (จุดเก็บรายละเอียด) หรือ FS (จุดสุดท้ายก่อนย้ายกล้อง) แล้วคำนวณ:

              RL_{จุดใหม่} = HI - FS (หรือ IS )

4. เปลี่ยนสถานีกล้อง (Turning Point - TP ): เมื่อต้องย้ายตำแหน่งกล้อง

• วางไม้สต๊าฟค้างไว้บนหมุดเลี้ยว (TP) ห้ามขยับ ย้ายกล้องไปตั้งตำแหน่งใหม่ ส่องกลับมาอ่านไม้สต๊าฟเดิมเป็น BS_ใหม่ แล้วคำนวณ HI_ใหม่ = RL_TP + BS_ใหม่

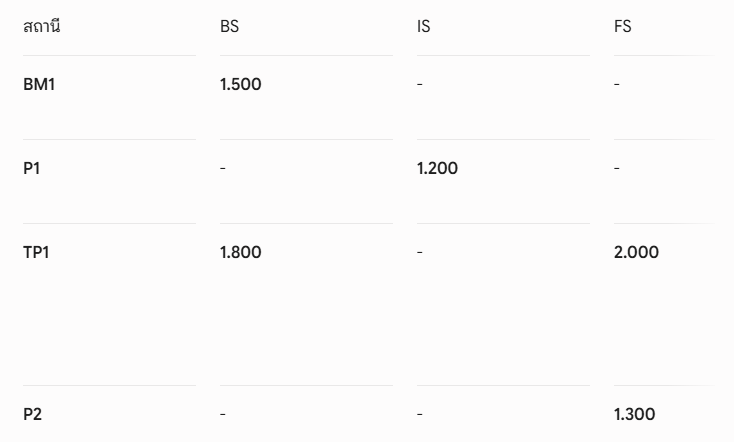

ตัวอย่างตารางสมุดระดับ (Level Book)

(กำหนดให้หมุดอ้างอิง BM1 มีค่าระดับ RL = 10.000 m.)
