เมื่อวิศวกรและผู้รับเหมาอ่านระดับไม่ตรงกัน : ขั้นตอนแก้ไขหน้างาน

เมื่อวิศวกรและผู้รับเหมาอ่านระดับไม่ตรงกัน : ขั้นตอนแก้ไขหน้างาน

     เมื่อเกิดข้อโต้แย้งเรื่องค่าระดับไม่ตรงกันระหว่างวิศวกรผู้ควบคุมงานและผู้รับเหมา ให้ปฏิบัติตาม 4 ขั้นตอนมาตรฐานการรีเช็กร่วมกัน (Joint Survey) เพื่อหาข้อยุติที่เป็นกลางและถูกต้องที่สุด

4 ขั้นตอนแก้ไขข้อโต้แย้งหน้างาน

   1. สั่ง Hold งานจุดนั้น:หยุดงานสุ่มเสี่ยงทันทีสั่ง

• หยุดการทำงานในจุดที่ระดับมีปัญหาชั่วคราว (เช่น งานเทคอนกรีต สกัดหัวเสาเข็ม หรือวางสโลป) เพื่อป้องกันความเสียหาย

   2. รีเช็กตารางคำนวณ (Level Book) : ตรวจสอบตัวเลขบันทึก

• นำสมุดระดับของทั้งสองฝ่ายมากางเทียบ ตรวจสอบสูตรคำนวณ Σ BS - Σ FS = RL_{สุดท้าย} - RL_{เริ่มต้น}  เพื่อหาจุดคิดเลขผิด

   3. สำรวจร่วมกัน (Joint Survey) : ตั้งกล้องส่องพร้อมกันส่องกล้องในจุดเดียวกัน ตรวจสอบสภาพหมุดอ้างอิง ($TBM$) ว่าทรุดหรือขยับหรือไม่ พร้อมเช็กไม้สต๊าฟและลูกน้ำจับระดับ

44. ทดสอบศูนย์กล้อง (Two-Peg Test):เช็กศูนย์แนวสายตากล้องหากยังได้ค่าไม่ตรงกัน ให้ทำ Two-Peg Test เพื่อหาว่ากล้องตัวใดมีความคลาดเคลื่อนแนวสายตา (Collimation Error) เกินมาตรฐาน

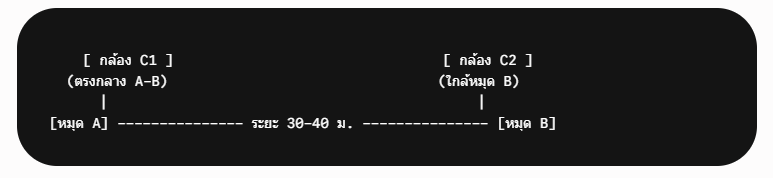

วิธีทำ Two-Peg Test เช็กศูนย์กล้องแบบรวดเร็ว

   1. ตั้งหมุด A และ B ห่างกัน $30 - 40\text{ m.}$
   2. ตั้งกล้องจุด C1 (ตรงกลางระหว่าง A และ B): ส่องอ่านค่า A ($a_1$) และ B ($b_1$) หาผลต่างจริง $\Delta H = a_1 - b_1$
   3. ย้ายกล้องไปจุด C2 (ใกล้หมุด B ระยะ 2–3 ม.): ส่องอ่านค่า B ($b_2$) และ A ($a_2$) หาผลต่างใหม่ $\Delta H' = a_2 - b_2$
   4. สรุปผล: หาก $\Delta H \neq \Delta H'$ เกิน $\pm 3\text{ mm.}$ แสดงว่า กล้องตัวนั้นศูนย์เอียง ต้องนำไป Calibrate ใหม่

สรุปข้อยุติปัญหาหน้างาน
คิดเลขผิด: แก้ไขตัวเลขใน Level Book ให้ถูกต้อง
กล้องศูนย์เอียง: ยึดค่าจากกล้องที่ผ่าน Two-Peg Test แล้วไม่มี Error
หมุด TBM ทรุด/เคลื่อน: สถาปนาถ่ายระดับจากหมุดหลัก ($BM$) นอกโครงการเข้ามาใหม่ร่วมกัน
ต่างกันเล็กน้อย ($\le 2-3\text{ mm.}$): ใช้ค่าเฉลี่ยกลางร่วมกันเพื่อความรวดเร็วในการทำงาน
