Prism vs Reflectorless: ปัจจัยที่ส่งผลต่อ EDM ของ Total Station

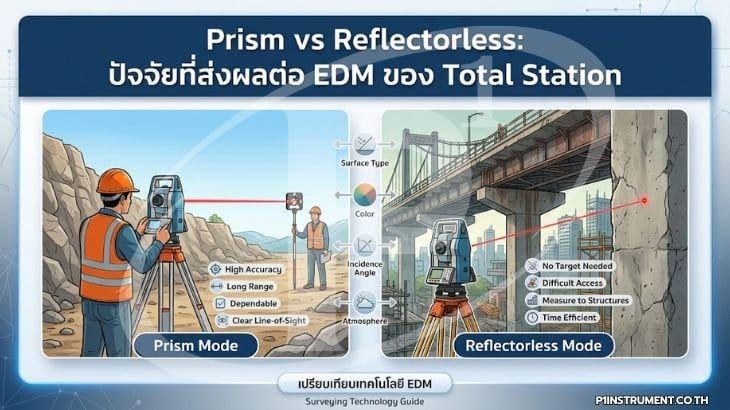

คำถามที่ได้ยินบ่อยในไซต์งานคือ ทำไมยิงจุดเดียวกันสองครั้งด้วยกล้องตัวเดิม แล้วได้ระยะไม่เท่ากัน คำตอบมักไม่ได้อยู่ที่ตัวกล้อง แต่อยู่ที่โหมดวัดระยะที่เลือกและปัจจัยแวดล้อมที่ต่างกันในแต่ละครั้ง เครื่องวัดระยะอิเล็กทรอนิกส์ (EDM – Electronic Distance Measurement) ในกล้อง Total Station ทำงานได้สองแบบหลัก คือยิงเข้าเป้าปริซึม (Prism Mode) และยิงเข้าพื้นผิววัตถุโดยตรง (Reflectorless หรือ Non-Prism Mode) ทั้งสองโหมดใช้หลักการเดียวกัน แต่ตอบสนองต่อปัจจัยรบกวนไม่เหมือนกันเลย บทความนี้จึงเทียบทีละปัจจัยให้เห็นภาพว่าควรเลือกโหมดใดกับงานแบบไหน

1. หลักการร่วมของ EDM และจุดที่สองโหมดแยกทางกัน

EDM วัดระยะจากเวลาเดินทางของคลื่นแสงอินฟราเรดหรือเลเซอร์ที่ยิงออกไปแล้วสะท้อนกลับ ระยะเอียง (Slope Distance) จึงคำนวณจาก

S = (c × Δt) / (2n)

โดย c คือความเร็วแสงในสุญญากาศ Δt คือเวลาเดินทางไป-กลับ และ n คือดัชนีหักเหของอากาศจริงขณะวัด จากนั้นจึงแปลงเป็นระยะราบด้วย H = S × sin(ζ) เมื่อ ζ คือมุมดิ่งจากแนวเซนิท

จุดที่สองโหมดแยกทางกันอยู่ที่ “สิ่งที่สะท้อนแสงกลับมา” ปริซึมสามหน้า (Corner Cube) สะท้อนลำแสงกลับตามแนวเดิมเกือบทั้งหมด ทำให้สัญญาณกลับแรงและตำแหน่งสะท้อนชัดเจน ขณะที่โหมด Reflectorless อาศัยการกระเจิงแสงจากพื้นผิววัตถุ (Diffuse Reflection) ซึ่งพลังงานที่กลับมามีเพียงเศษเสี้ยว และตำแหน่งที่สะท้อนก็คือ “บริเวณ” ไม่ใช่ “จุด”

ช่วงสเปกที่ผู้ผลิตหลักประกาศ

• โหมดปริซึม: ความแม่นยำราว ±(1–2 มม. + 2 ppm × D) และรุ่นความละเอียดสูงบางรุ่นถึงราว ±(0.6–1.0 มม. + 1 ppm × D) ระยะทำงานปริซึมเดี่ยวประมาณ 3,000–5,000 ม.
• โหมด Reflectorless: ความแม่นยำราว ±(2–3 มม. + 2 ppm × D) ระยะทำงานประมาณ 250–1,000 ม. ตามรุ่นและสภาพพื้นผิว

ข้อควรระวัง: ตัวเลขความแม่นยำในสเปกได้มาจากการทดสอบตามแนวทาง ISO 17123 ภายใต้เงื่อนไขที่ควบคุมไว้ ไม่ใช่ค่าที่รับประกันในสนามทุกสภาพ การประเมินสมรรถนะจริงต้องทดสอบซ้ำบนฐานวัดระยะที่รู้ค่า

2. ปัจจัยบรรยากาศและค่า ppm: กระทบเท่ากัน แต่ความเสี่ยงไม่เท่ากัน

อุณหภูมิ ความกดอากาศ และความชื้นเปลี่ยนดัชนีหักเหของอากาศ ทำให้ความเร็วแสงจริงต่างจากค่าอ้างอิงที่โรงงานตั้งไว้ ค่าแก้จึงใส่ในรูปส่วนต่างต่อล้านส่วน

D_corrected = D_observed × (1 + ppm × 10⁻⁶) + K

โดย K คือค่าคงที่ปริซึม (Prism Constant) ซึ่งมีเฉพาะในโหมดปริซึม แนวทางประมาณค่าอย่างเร็วคือ อุณหภูมิเปลี่ยนราว 1 °C ส่งผลประมาณ 1 ppm และความกดอากาศเปลี่ยนราว 3.5 hPa ส่งผลประมาณ 1 ppm นั่นหมายความว่าการลืมตั้งค่าบรรยากาศไว้ที่ค่าโรงงานในวันที่ร้อนกว่าค่าอ้างอิง 15 °C จะทำให้ระยะ 1,000 ม. คลาดไปราว 15 มม.

ในเชิงเปรียบเทียบ ผลของ ppm ต่อทั้งสองโหมดเท่ากันในเชิงสัดส่วน แต่ความเสี่ยงต่างกัน เพราะงานโหมดปริซึมมักยิงไกลเป็นกิโลเมตร ค่า ppm จึงกลายเป็นตัวหลักที่ครอบงำงบความคลาดเคลื่อน ขณะที่งาน Reflectorless มักยิงไม่เกิน 100–200 ม. ผลของ ppm เล็กกว่า 1 มม. และปัจจัยพื้นผิวกลับกลายเป็นตัวชี้ขาด

ข้อควรระวัง: ในพื้นที่แดดจัด ชั้นอากาศใกล้ผิวถนนหรือดาดฟ้าคอนกรีตอาจร้อนกว่าอากาศที่เซนเซอร์วัดได้หลายองศา ควรยกแนวเล็งให้สูงจากพื้น และหลีกเลี่ยงการยิงข้ามหลังคาโลหะ

3. เป้าสะท้อนกับพื้นผิววัสดุ: สองปัจจัยที่ต่างกันชัดที่สุด

ในโหมดปริซึม ปัจจัยชี้ขาดคือค่าคงที่ปริซึมและคุณภาพเป้า ค่าคงที่ปริซึมของอุปกรณ์ในตลาดมีหลายค่า เช่น 0 มม. −30 มม. และ −34.4 มม. ขึ้นกับการออกแบบและระบบอ้างอิงของผู้ผลิต ตั้งค่าผิดหนึ่งค่าเท่ากับระยะคลาดเป็นค่าคงที่ทุกจุด ซึ่งเป็นความคลาดเคลื่อนเชิงระบบ (Systematic Error) ที่การวัดซ้ำไม่ช่วยลด

ในโหมด Reflectorless ปัจจัยชี้ขาดคือความสามารถสะท้อนของพื้นผิว คอนกรีตสีอ่อนและผนังฉาบสีขาวให้สัญญาณกลับดี วัดได้ระยะใกล้เคียงสเปก ขณะที่พื้นผิวสีดำ ยางมะตอยใหม่ กระจก และโลหะขัดเงาให้ผลตรงข้าม คือสัญญาณกลับน้อยหรือสะท้อนไปทางอื่นจนกล้องจับไม่ได้ หรือแย่กว่านั้นคือได้ค่าที่สะท้อนจากวัตถุอื่นหลังกระจก

เทียบให้เห็นภาพ

• ต้องการความแม่นยำสูงสุด งานโครงข่ายและวงรอบ: โหมดปริซึมเท่านั้น เพราะให้ทั้งความแม่นยำและระยะ
• จุดที่เข้าไม่ถึงหรืออันตราย เช่น ขอบอาคาร คานสูง หน้าผา: Reflectorless คุ้มค่ากว่าทั้งเวลาและความปลอดภัย
• พื้นผิวสะท้อนแสงจัดหรือโปร่งแสง: ไม่ควรใช้ Reflectorless ให้ติดแผ่นเป้าสะท้อน (Reflective Tape) แทน

ข้อควรระวัง: ห้ามสลับเป้าคนละยี่ห้อกลางงานโดยไม่แก้ค่าคงที่ปริซึม และควรจดค่าที่ตั้งไว้ลงสมุดสนามทุกครั้งที่เปลี่ยนอุปกรณ์

4. เรขาคณิตการเล็ง: มุมตกกระทบและขนาดลำแสง

ปัจจัยที่มักถูกมองข้ามคือรูปทรงของลำแสงเมื่อไปถึงเป้า ลำเลเซอร์ไม่ได้เล็กเท่าจุดกากบาทในกล้อง แต่บานออกตามระยะ (Beam Divergence) ที่ระยะสิบกว่าเมตรอาจมีขนาดราวสิบมิลลิเมตร และขยายเป็นหลายสิบมิลลิเมตรที่ระยะร้อยเมตร ผลคือถ้าเล็งใกล้ขอบเสาหรือขอบคาน ลำแสงส่วนหนึ่งจะไปตกบนวัตถุที่อยู่ไกลกว่า ค่าที่ได้จึงเป็นค่าเฉลี่ยเชิงพลังงานของสองพื้นผิว ไม่ใช่ระยะถึงขอบจริง

มุมตกกระทบก็สำคัญไม่แพ้กัน การยิงเข้าผนังเกือบตั้งฉากให้สัญญาณกลับดีที่สุด แต่เมื่อมุมเฉียงมากขึ้นพลังงานสะท้อนกลับลดลงอย่างรวดเร็ว และจุดที่สะท้อนจริงเลื่อนไปตามความเฉียง ทำให้ระยะเพี้ยนได้ระดับหลายมิลลิเมตรถึงเซนติเมตร ในทางกลับกัน โหมดปริซึมทนต่อการเล็งเฉียงได้ดีกว่ามาก เพราะปริซึมสามหน้าสะท้อนกลับตามแนวเดิมภายในช่วงมุมรับที่ออกแบบไว้

ข้อควรระวัง: เมื่อจำเป็นต้องเก็บมุมอาคารด้วย Reflectorless ให้ยิงสองหน้าผนังแล้วหาจุดตัดของเส้น แทนการยิงตรงเข้าที่มุม วิธีนี้ตัดปัญหาลำแสงคร่อมขอบได้ทั้งหมด

5. สรุปการเลือกโหมดตามลักษณะงาน

เมื่อวางปัจจัยทั้งหมดเรียงกัน จะเห็นเส้นแบ่งที่ค่อนข้างชัด งานที่ต้องการค่าอ้างอิงระยะยาว เช่น วงรอบ (Traverse) หมุดควบคุม และงานตรวจสอบการเคลื่อนตัว ควรใช้โหมดปริซึมพร้อมตั้งค่าบรรยากาศและค่าคงที่ปริซึมทุกครั้ง ส่วนงานเก็บรายละเอียดพื้นผิว งานตรวจสอบระยะที่เข้าไม่ถึง และงานตรวจแบบเชิงปริมาณที่ยอมรับความคลาดเคลื่อนระดับเซนติเมตรได้ โหมด Reflectorless จะประหยัดเวลามากกว่าอย่างเห็นได้ชัด

สิ่งที่ควรทำเสมอไม่ว่าใช้โหมดใด คือวัดซ้ำอย่างน้อยสองครั้งและเทียบผลต่าง ถ้าผลต่างเกินสองเท่าของสเปกที่ประกาศไว้ ให้ถือว่าเงื่อนไขการวัดไม่เหมาะสม แล้วเปลี่ยนตำแหน่งเล็งหรือเปลี่ยนโหมด ไม่ใช่เฉลี่ยค่าทั้งสองเข้าด้วยกัน แนวคิดการควบคุมคุณภาพลักษณะนี้สอดคล้องกับกรอบการทดสอบภาคสนามใน ISO 17123-4 สำหรับส่วนวัดระยะ และ ISO 17123-5 สำหรับกล้อง Total Station ทั้งชุด
