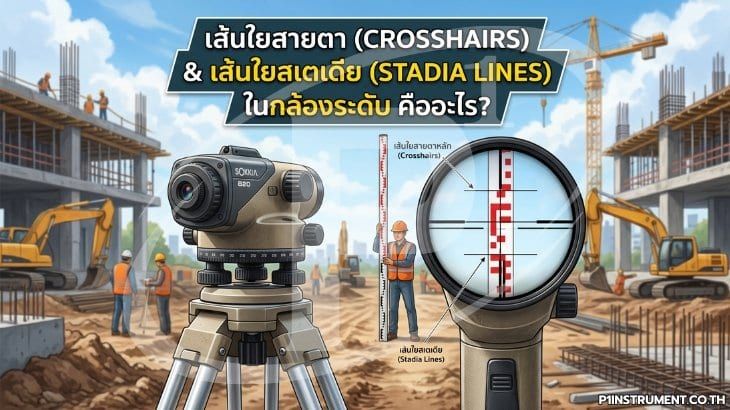

เส้นใยสายตา (Crosshairs) และเส้นใยสเตเดีย (Stadia Lines) ในกล้องระดับ คืออะไร?

เส้นใยสายตา (Crosshairs) และเส้นใยสเตเดีย (Stadia Lines) ในกล้องระดับ คืออะไร?

   ในการใช้งานกล้องระดับสำหรับการสำรวจทางวิศวกรรม สิ่งสำคัญที่เรามองเห็นผ่านลำกล้องคือเส้นอ้างอิงบนแผ่นกระจก (Reticle) ซึ่งแบ่งออกเป็น 2 ส่วนหลัก คือ เส้นใยสายตา และ เส้นใยสเตเดีย โดยมีหน้าที่และการใช้งานดังนี้

1. เส้นใยสายตา (Crosshairs)

     ลักษณะ: เส้นตรง 2 เส้นตัดกันเป็นรูปเครื่องหมายบวก (+) บริเวณศูนย์กลางมองเห็น

     หน้าที่

• เส้นแนวนอนกลาง (Middle Hair) : ใช้เล็งและอ่านค่าความสูงบนไม้วัดระดับ (Staff)

• เส้นแนวตั้ง : ใช้จัดตำแหน่งตัวกล้องให้ตรงกับจุดศูนย์กลางของสต๊าฟ

2. เส้นใยสเตเดีย (Stadia Lines)

    ลักษณะ : ขีดแนวนอนสั้นๆ 2 ขีด วางขนานอยู่ด้านบนและด้านล่างของเส้นใยสายตาแนวนอนกลาง

    หน้าที่ : ใช้คำนวณระยะทางราบจากกล้องไปยังสต๊าฟโดยไม่ต้องใช้ตลับเมตร และใช้ตรวจสอบความถูกต้องของการอ่านค่าเส้นกลาง

การคำนวณระยะทางด้วยเส้นใยสเตเดีย

   ระยะทางราบสามารถหาได้จากสูตร:

                  ระยะทาง (D) = (S_top - S_bottom) x K

• S_top = ค่าที่อ่านได้จากเส้นสเตเดียบน

• S_bottom = ค่าที่อ่านได้จากเส้นสเตเดียล่าง

• K = ค่าคงที่กล้อง (โดยทั่วไปคือ 100)

ตัวอย่าง : อ่านค่าเส้นบนได้ 1.542 เมตร และเส้นล่างได้ 1.210 เมตร

            ผลต่าง = 1.542 - 1.210 = 0.332 เมตร

            ระยะทางราบ = 0.332 x 100 = 33.2 เมตร
