หน้าที่ของเลนส์ปากกล้องและเลนส์ตาใน Total Station

หน้าที่ของเลนส์ปากกล้องและเลนส์ตาใน Total Station

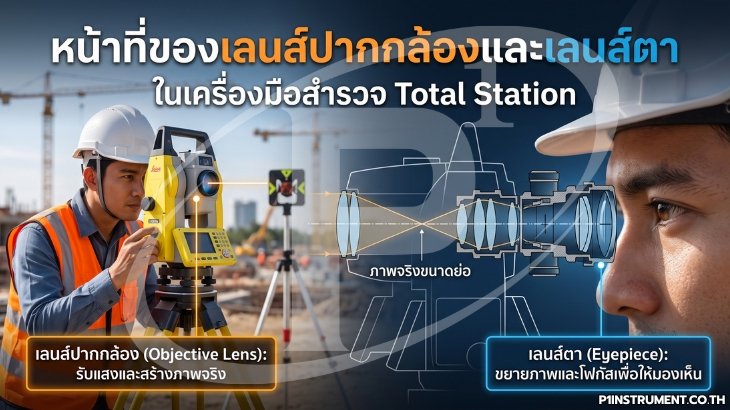

   ลำกล้องเล็ง (Telescope) ของกล้อง Total Station ทำงานผ่านชุดเลนส์หลัก 2 ชิ้นที่ทำหน้าที่ร่วมกันเพื่อสร้างภาพที่คมชัดและวัดระยะทางได้อย่างแม่นยำ

1. เลนส์ปากกล้อง / เลนส์วัตถุ (Objective Lens)

เลนส์ขนาดใหญ่ด้านหน้าสุดที่หันเข้าหาเป้าหมาย

• รับแสงและรวมภาพ : รวมแสงจากวัตถุภายนอกแล้วหักเหเพื่อสร้าง "ภาพจริง" ไว้ที่ระนาบเส้นใยสายตา (Reticle) ภายในกล้อง

• รับ-ส่งสัญญาณ EDM : เป็นช่องทางส่งและรับคลื่นแสง/เลเซอร์ (Electronic Distance Measurement) สะท้อนกลับจากปริซึมเพื่อคำนวณระยะทาง

2. เลนส์ตา (Eyepiece)

เลนส์ขนาดเล็กด้านหลังสุดสำหรับให้ผู้สำรวจแนบตามอง

• ขยายภาพ: ขยายภาพจริงจากเลนส์วัตถุและขยายเส้นใยสายตา (Crosshairs) ให้มองเห็นได้ชัดเจน

• ปรับสายตา (Diopter Adjustment): หมุนปรับความคมชัดของเส้นใยสายตาให้พอดีกับสายตาเฉพาะบุคคล

เลนส์ปากกล้อง ทำหน้าที่จับภาพและสัญญาณเลเซอร์ ส่วน เลนส์ตา ทำหน้าที่ขยายภาพและเส้นใยสายตาให้ผู้ใช้งานมองเห็นได้ชัดเจนที่สุด
