หลักการทำงานของโปรแกรม Resection

โปรแกรม Resection เป็นโปรแกรมที่ใช้คำนวณหาค่าพิกัดจุดตั้งกล้อง โดยใช้ข้อมูลมุมและระยะทางที่วัดจากกล้องไปยังจุดควบคุม (Control Point) ตั้งแต่ 2 จุดขึ้นไป โปรแกรมจะใช้หลักการทางเรขาคณิตและสถิติเพื่อหาค่าพารามิเตอร์ของกล้อง เช่น ตำแหน่งแกนหมุน (Center of Rotation) มุมเอียง (Elevation) และมุมหัน (Azimuth) เมื่อทราบค่าพารามิเตอร์เหล่านี้แล้ว โปรแกรมจะสามารถนำมาคำนวณหาตำแหน่งและทิศทางของจุดที่เราต้องการสำรวจได้ โดยทั่วไปแล้วโปรแกรม Resection จะมีหลักการทำงานดังนี้

1. การเก็บรวบรวมข้อมูล

   • ผู้ใช้จะต้องเก็บรวบรวมข้อมูลมุม ค่าพิกัด และระยะทางที่วัดจากกล้องไปยังจุดควบคุม (Control Point) หลายจุด ข้อมูลเหล่านี้สามารถเก็บได้ด้วยกล้องสำรวจ เช่น กล้อง Total Station


2. การป้อนข้อมูล

   • ป้อนข้อมูลมุม ค่าพิกัด ที่เก็บรวบรวมได้ลงในโปรแกรม Resection


3. การคำนวณ

   • โปรแกรมจะใช้หลักการทางเรขาคณิตและสถิติเพื่อคำนวณหาค่าพารามิเตอร์ของกล้อง เช่น ตำแหน่งแกนหมุน (Center of Rotation) มุมเอียง (Elevation) และมุมหัน (Azimuth)


4. การตรวจสอบผลลัพธ์

   • โปรแกรมจะแสดงผลลัพธ์การคำนวณ เช่น ค่าพารามิเตอร์ของกล้อง ค่าพิกัด N E Z และค่าความคลาดเคลื่อน (Error) ผู้ใช้สามารถตรวจสอบผลลัพธ์เหล่านี้เพื่อดูว่าข้อมูลที่ป้อนถูกต้องหรือไม่


5. การใช้งานผลลัพธ์

   • สามารถใช้ผลลัพธ์ที่ได้จากโปรแกรม Resection เพื่อคำนวณหาตำแหน่งและทิศทางที่เราต้องการสำรวจได้ หรือสามารถนำค่าพิกัดที่ได้นั้นไปใช้กับโปรแกรมอื่นได้อีกด้วย เช่น โปรแกรม Layout, Data collect เป็นต้น



ตัวอย่างวิธีการทำงานของโปรแกรม Resection

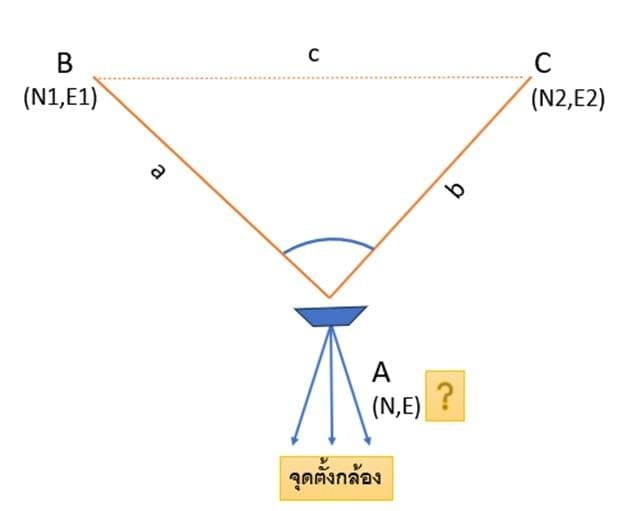

ต้องการหาพิกัดจุดตั้งกล้อง (A)โดยใช้โปรแกรม Resection

กำหนดให้
     - A เป็นจุดตั้งกล้องที่ต้องคำนวนหาค่าพิกัด
     - B และ C เป็นจุดที่ทราบค่าพิกัดอยู่แล้ว
     - a , b , c เป็นระยะทางระหว่างจุดทั้ง 3 จุด

ค่าที่พิกัดทราบ
     - พิกัดที่จุด B (N1,B1)
     - พิกัดที่จุด C (N2,B2)

1. ป้อนข้อมูล ค่าพิกัด จากจุดควบคุมทั้ง 2 ไปยังจุด A

2. ตั้งค่าพิกัดเริ่มต้นของจุด A

3. โปรแกรมจะใช้ข้อมูลการวัดและค่าพิกัดเพื่อคำนวณหาพิกัดที่แท้จริงของจุด A

4. โปรแกรมจะทำการคำนวณให้ได้ค่าที่สอดคล้องกับข้อมูลการวัดมากที่สุด

5. โปรแกรมจะแสดงผลลัพธ์ที่ได้นั้นคือค่าพิกัดของจุด A (ค่าพิกัดจุดตั้งกล้อง) บนจอแสดงผลของกล้อง Total Station ทันที



ข้อดีของการใช้โปรแกรม Resection

1. ช่วยให้คำนวณหาตำแหน่งและทิศทาง ค่าพิกัดจุดตั้งกล้องของกล้องสำรวจได้อย่างรวดเร็วและแม่นยำ


2. ลดข้อผิดพลาดจากการคำนวณด้วยมือ


3. ช่วยให้วิเคราะห์ข้อมูลการสำรวจได้ง่ายขึ้น



บทสรุป

โปรแกรม Resection เป็นเครื่องมือที่มีประโยชน์สำหรับการหาพิกัดของจุดที่ไม่ทราบค่าโดยโปรแกรม Resection จะทำการคำนวนหาค่าพิกัดจุดตั้งกล้อง และยังช่วยให้งานสำรวจเสร็จได้รวดเร็ว แม่นยำ และมีประสิทธิภาพมากขึ้น ที่สำคัญผลลัพธ์ที่ได้จากโปรแกรมนี้ยังสามารถนำไปใช้กับโปรแกรมอื่นได้อีก เช่น โปรแกรม Layout และ โปรแกรม Data collect ได้อีกด้วย
