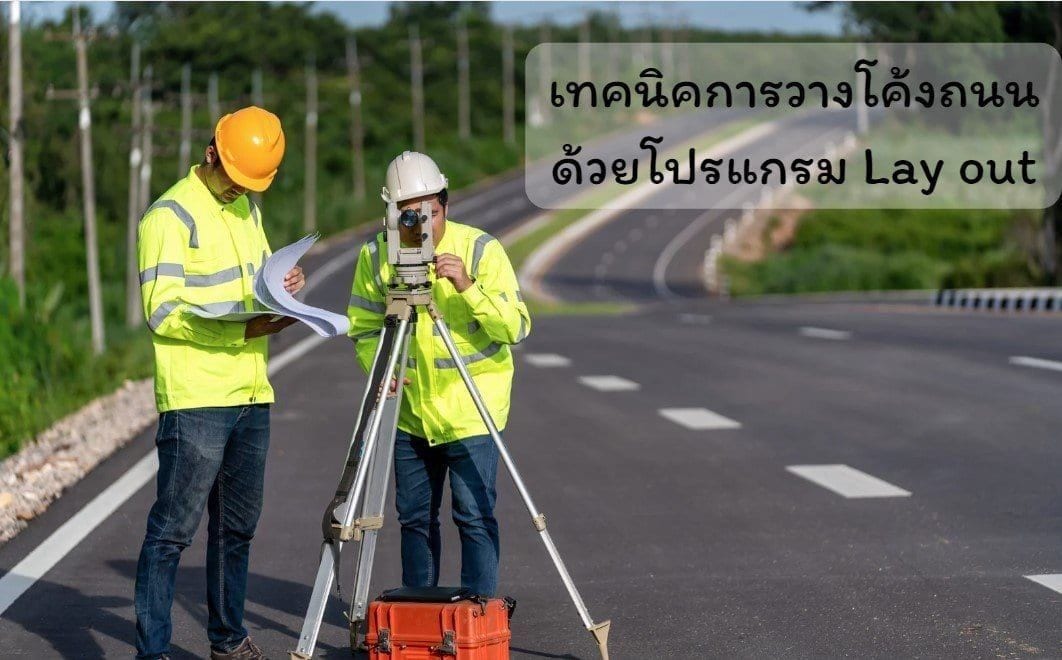

การวางโค้งถนนด้วยกล้อง Total Station เป็นขั้นตอนสำคัญในการก่อสร้างถนน
อัปเดตล่าสุด: 2024-08-15 · 2,501 ผู้เข้าชม
การวางโค้งถนนด้วยกล้อง Total Station โดยโปรแกรม Lay Out
การวางโค้งถนนด้วยกล้อง Total Station โดยการใช้โปรแกรม Lay Out เป็นการผสมผสานระหว่างการใช้เทคโนโลยีการสำรวจที่ทันสมัยและซอฟต์แวร์เพื่อความแม่นยำและประสิทธิภาพในการทำงาน ต่อไปนี้เป็นขั้นตอนในการวางโค้งถนนโดยใช้กล้อง Total Station และโปรแกรม Lay Out:
ขั้นตอนการวางโค้งถนนด้วยกล้อง Total Station โดยโปรแกรม Lay Out
- การเตรียมการ
- ศึกษาข้อมูลที่เกี่ยวข้องกับโครงการ เช่น แผนที่ แผนผัง และข้อมูลการออกแบบโค้งถนน
- ตั้งกล้อง Total Station บนขาตั้งกล้องและปรับระดับให้ตรง
- กำหนดจุดอ้างอิงสำหรับการวางโค้ง เช่น จุดเริ่มต้น (PC) และจุดสิ้นสุด (PT)
- การคำนวณค่าพิกัดและการป้อนข้อมูลในโปรแกรม Lay Out
- ใช้ข้อมูลการออกแบบเพื่อคำนวณพิกัดของจุดสำคัญ เช่น จุดเริ่มต้น จุดสิ้นสุด จุดกลางโค้ง และจุดย่อยต่างๆ
- นำค่าพิกัดและข้อมูลที่คำนวณได้ป้อนเข้าไปในโปรแกรม Lay Out
- การตั้งค่าและการวางโค้ง
- ตั้งกล้อง Total Station ที่จุดเริ่มต้น (PC) และวัดค่ามุมและระยะทางไปยังจุดสิ้นสุด (PT)
- ปรับค่าพิกัดในโปรแกรม Lay Out เพื่อให้ตรงกับตำแหน่งที่วัดได้
- ใช้โปรแกรม Lay Out เพื่อคำนวณตำแหน่งของจุดย่อยบนโค้ง
- ใช้กล้อง Total Station ในการวัดและตั้งค่าตำแหน่งของจุดย่อยตามค่าพิกัดที่ได้จากโปรแกรม
- การตรวจสอบและการปรับแก้
- ตรวจสอบความถูกต้องของตำแหน่งจุดต่างๆ บนโค้งโดยเปรียบเทียบกับค่าพิกัดในโปรแกรม Lay Out
- หากพบข้อผิดพลาด ให้ปรับแก้ตำแหน่งจุดต่างๆ ให้ถูกต้องตามการออกแบบ
- การบันทึกและรายงาน
- บันทึกค่ามุมและระยะทางที่วัดได้ทั้งหมดลงในโปรแกรม Lay Out หรืออุปกรณ์บันทึกข้อมูล
- สร้างรายงานการวางโค้งถนนที่ประกอบด้วยข้อมูลที่วัดได้และการตรวจสอบความแม่นยำ
เคล็ดลับในการวางโค้งถนนด้วยโปรแกรม Lay Out
- การป้อนข้อมูลที่ถูกต้อง: ตรวจสอบความถูกต้องของข้อมูลที่ป้อนเข้าไปในโปรแกรม Lay Out เพื่อให้การคำนวณและการวางโค้งแม่นยำ
- การใช้เครื่องมือที่ทันสมัย: ใช้กล้อง Total Station และโปรแกรม Lay Out ที่มีความแม่นยำและสามารถประมวลผลข้อมูลได้อย่างมีประสิทธิภาพ
- การตรวจสอบอย่างต่อเนื่อง: ตรวจสอบตำแหน่งจุดต่างๆ อย่างต่อเนื่องและปรับแก้ตามความจำเป็น
สรุป
การวางโค้งถนนด้วยกล้อง Total Station โดยการใช้โปรแกรม Lay Out ช่วยเพิ่มความแม่นยำและประสิทธิภาพในการวางโค้ง การเตรียมการที่ดี การคำนวณค่าพิกัดที่ถูกต้อง และการปฏิบัติตามขั้นตอนการตั้งค่าและการวางโค้งอย่างละเอียดเป็นสิ่งสำคัญในการประสบความสำเร็จในการก่อสร้างโค้งถนนที่มีคุณภาพ
