ระบบ Tilt Compensation แบบ Single Axis Compensator

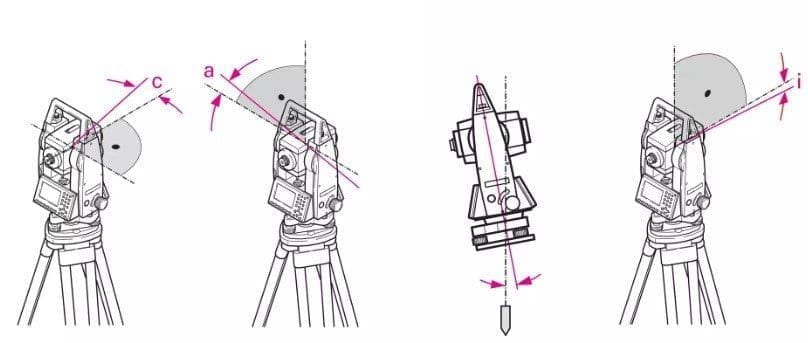

ระบบ Tilt Compensation แบบ Single Axis Compensator เป็นเทคโนโลยีที่ช่วยในการชดเชยการเอียงของกล้อง Total Station ในทิศทางหนึ่งเท่านั้น โดยทั่วไปแล้วมันจะทำงานในแนวระนาบเดียว (แนวนอนหรือแนวดิ่ง) ขึ้นอยู่กับการออกแบบของระบบ

การทำงานของ Single Axis Compensator

1. การตรวจจับการเอียง:
- Single Axis Compensator ใช้เซ็นเซอร์เพื่อตรวจจับการเอียงในทิศทางเดียว เช่น การเอียงในแนวนอนหรือแนวดิ่ง เซ็นเซอร์ที่ใช้สามารถเป็นแบบอะซิเลอโรมิเตอร์ (Accelerometer) หรือเซ็นเซอร์อื่นๆ ที่มีความสามารถในการตรวจจับการเปลี่ยนแปลงของตำแหน่งในทิศทางที่กำหนด

2. การคำนวณและการปรับ:
- เมื่อเซ็นเซอร์ตรวจจับการเอียงได้แล้ว ระบบจะคำนวณการแก้ไขที่จำเป็นเพื่อให้การวัดยังคงมีความแม่นยำ ตัวอย่างเช่น ถ้ากล้องเอียงในแนวนอน ระบบจะปรับการวัดในแนวนอนให้ตรงและแม่นยำ

3. การใช้งาน:
- ระบบ Single Axis Compensator เหมาะสำหรับการใช้งานในกรณีที่การเอียงเกิดขึ้นในทิศทางเดียว เช่น ในกรณีที่กล้องมีการเอียงในแนวระนาบเดียว การใช้งานในสภาพแวดล้อมที่มีการเอียงเพียงทิศทางเดียวจะเป็นประโยชน์มาก

 ข้อดีของ Single Axis Compensator

1. การติดตั้งและการใช้งานง่าย:
- เนื่องจากมันชดเชยการเอียงในทิศทางเดียว การออกแบบและการติดตั้งมักจะง่ายกว่า และสามารถลดความซับซ้อนในกระบวนการ

2. ความแม่นยำที่ดีในทิศทางที่กำหนด:
- สำหรับการเอียงในทิศทางที่ระบบออกแบบมาให้ชดเชย การวัดจะมีความแม่นยำสูง

ข้อจำกัดของ Single Axis Compensator

1. การชดเชยที่จำกัด:
- เนื่องจากมันสามารถชดเชยการเอียงได้เพียงในทิศทางเดียว ระบบนี้อาจไม่เหมาะสำหรับสภาพแวดล้อมที่มีกระแสการเอียงในหลายทิศทางพร้อมกัน

2. การใช้งานที่ไม่ครอบคลุม:
- ในกรณีที่กล้องมีการเอียงในหลายทิศทางพร้อมกัน ระบบนี้อาจไม่สามารถให้ความแม่นยำที่ต้องการได้

เปรียบเทียบกับ Multi-Axis Compensator

- Multi-Axis Compensator: ช่วยชดเชยการเอียงในหลายทิศทาง (ทั้งแนวนอนและแนวดิ่ง) ทำให้มีความยืดหยุ่นและความแม่นยำสูงขึ้นในสภาพแวดล้อมที่มีการเอียงในหลายทิศทาง แต่ก็อาจมีความซับซ้อนและราคาแพงกว่า

- Single Axis Compensator: เป็นทางเลือกที่ดีสำหรับกรณีที่การเอียงเกิดขึ้นในทิศทางเดียวและมีความต้องการในการชดเชยที่ไม่ซับซ้อน

สรุป

ระบบ Tilt Compensation แบบ Single Axis Compensator เป็นเครื่องมือที่มีประสิทธิภาพสำหรับการชดเชยการเอียงในทิศทางเดียว ซึ่งช่วยให้การวัดยังคงมีความแม่นยำในกรณีที่กล้องมีการเอียงในทิศทางที่กำหนด โดยเหมาะสำหรับการใช้งานที่ไม่ซับซ้อนหรือในกรณีที่มีการเอียงในทิศทางเดียว

ตัวอย่างกล้องที่มีระบบ Single Axis Compensator
Topcon GTS Series:

Topcon GTS-100 และ Topcon GTS-230 เป็นตัวอย่างของกล้อง Total Station ที่มีระบบ Single Axis Compensator ใช้เซ็นเซอร์เพื่อชดเชยการเอียงในแนวนอนหรือแนวดิ่ง
Sokkia SET Series:

Sokkia SET-4 และ Sokkia SET-5 มีระบบการชดเชยการเอียงในทิศทางเดียว ซึ่งช่วยให้การวัดแม่นยำในกรณีที่กล้องมีการเอียงในทิศทางที่ชดเชยได้
Leica TS02:


คุณสมบัติทั่วไปของกล้องที่มีระบบ Single Axis Compensator
ความแม่นยำในการวัด: สามารถทำการชดเชยการเอียงในทิศทางที่กำหนดได้ดี ช่วยให้การวัดระยะทางและมุมมีความแม่นยำสูงในทิศทางนั้นๆ
การติดตั้งและการใช้งาน: ใช้งานง่ายและสามารถติดตั้งได้สะดวก แต่ไม่สามารถชดเชยการเอียงในหลายทิศทางพร้อมกัน
ความเหมาะสม: เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่มีการเอียงในทิศทางเดียว และเมื่อต้องการระบบการชดเชยที่ไม่ซับซ้อน
หากคุณต้องการกล้องที่สามารถชดเชยการเอียงในหลายทิศทางพร้อมกัน อาจต้องพิจารณากล้องที่มีระบบ Tilt Compensation แบบ Multi-Axis Compensator ซึ่งจะมีความแม่นยำสูงขึ้นในกรณีที่การเอียงเกิดขึ้นในหลายทิศทาง

การเลือกกล้อง
การเลือกกล้องที่มีระบบ Single Axis Compensator ควรพิจารณาจากลักษณะงานและความต้องการในการชดเชยการเอียงของคุณ รวมถึงคุณสมบัติและความแม่นยำของกล้องในแต่ละรุ่น
