การรังวัดความสูงของโกดังโดยกล้อง Total Station

การรังวัดความสูงของโกดังโดยกล้อง Total Station

การรังวัดความสูงของโกดังโดยใช้กล้อง Total Station เป็นขั้นตอนที่ต้องใช้การวัดระยะทางและมุมดิ่งเพื่อคำนวณความสูงของจุดที่ต้องการ ซึ่ง Total Station มีความสามารถในการวัดมุมและระยะทางได้อย่างแม่นยำ โดยมีขั้นตอนการรังวัดดังนี้:

ขั้นตอนการรังวัดความสูงของโกดังด้วยกล้อง Total Station

1.การตั้งกล้อง Total Station:

• ตั้งกล้อง Total Station บนขาตั้งในตำแหน่งที่สามารถมองเห็นจุดสูงสุดของโกดังได้อย่างชัดเจน

• ปรับกล้องให้ได้ระดับโดยใช้ลูกน้ำฟองยาวและสกรูปรับระดับ

• บันทึกความสูงของกล้อง (Height of Instrument, HI) จากพื้นดิน

2.การเลือกจุดอ้างอิง (Reference Point):

• เลือกจุดอ้างอิงที่มีค่าความสูงที่ทราบแน่นอน หรือใช้จุดอ้างอิงอื่นๆ ที่เหมาะสม

3.การวัดระยะและมุมดิ่ง:

• เล็งกล้องไปที่จุดอ้างอิงและบันทึกค่ามุมดิ่ง (Vertical Angle) และระยะทางแนวราบ (Horizontal Distance)
• จากนั้นเล็งกล้องไปที่จุดสูงสุดของโกดังที่ต้องการวัดความสูง แล้วบันทึกค่ามุมดิ่งและระยะทางแนวราบอีกครั้ง

4.การคำนวณความสูงของจุดที่ต้องการ:

• ใช้สูตรในการคำนวณความสูงของจุดที่ต้องการวัด โดยคำนึงถึงค่ามุมดิ่งและระยะทางแนวราบที่ได้จากการวัด

                            H = H I + (D x Tan (θ))

• H คือ ความสูงของจุดที่ต้องการวัด
• HI คือ ความสูงของกล้อง Total Station
• D คือ ระยะทางแนวราบจากกล้องถึงจุดที่วัด (Horizontal Distance)
• θ คือ มุมดิ่งที่วัดได้จากกล้อง Total Station


5.การคำนวณผลลัพธ์:

• ความสูงของจุดบนโกดังที่วัดได้จะเป็นผลรวมของความสูงกล้องและความสูงที่คำนวณจากมุมดิ่งและระยะทาง
• คำนวณความสูงของจุดที่ต้องการ โดยเพิ่มค่าความสูงของกล้อง (HI) เข้ากับผลลัพธ์จากการคำนวณ

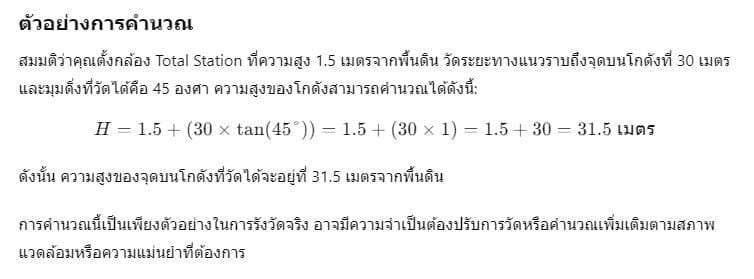

** สามารถดูตัวอย่างการคำนวณได้ตามภาพด้านล่าง
