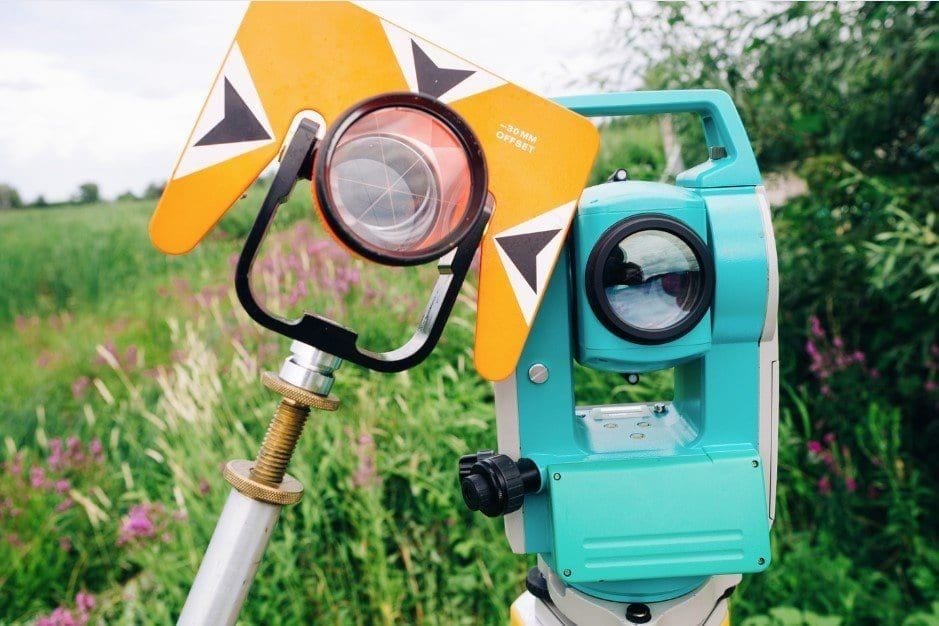

การตั้งค่า Offset ของกล้อง Total Station

การตั้งค่า Offset ของกล้อง Total Station ขึ้นอยู่กับประเภทและรูปแบบของเป้า Prism ที่ใช้ในการวัดระยะทาง นี่คือขั้นตอนทั่วไปในการเลือกและตั้งค่า Offset สำหรับกล้อง Total Station:

1.  ตรวจสอบค่า Offset ของเป้า Prism

- ค่า Offset: ค่า Offset ที่ใช้จะขึ้นอยู่กับการออกแบบของเป้า Prism โดยทั่วไป เป้า Prism มีค่า Offset ที่กำหนดโดยผู้ผลิตซึ่งอาจเป็นค่าบวกหรือลบ เช่น 0 mm, -30 mm, 30 mm เป็นต้น
- ดูจากเอกสาร: ตรวจสอบเอกสารหรือคู่มือของเป้า Prism เพื่อทราบค่า Offset ที่ถูกต้อง

2. ตั้งค่า Offset ในกล้อง Total Station
- เข้าถึงเมนู: ไปที่เมนูการตั้งค่าของกล้อง Total Station
- ป้อนค่า Offset: ป้อนค่าหน้า Offset ตามที่กำหนดในคู่มือของเป้า Prism หรือค่าที่ได้จากการตรวจสอบ

3. ตัวอย่างการตั้งค่า Offset:

- 0 mm Offset: ใช้เมื่อตำแหน่งของจุดสะท้อนใน Prism ตรงกับตำแหน่งที่กล้องวัดโดยไม่มีการเบี่ยงเบน
- -30 mm Offset: ใช้เมื่อตำแหน่งของจุดสะท้อนใน Prism อยู่ 30 mm ด้านหลังจุดที่กล้องวัด เช่น เป้า Prism ที่มีการออกแบบเฉพาะหรือการติดตั้งที่ไม่ตรงตามมาตรฐาน
- 30 mm Offset: ใช้เมื่อตำแหน่งของจุดสะท้อนใน Prism อยู่ 30 mm ด้านหน้า หรือเหนือจากจุดที่กล้องวัด

4. ทดสอบการวัดเพื่อความแม่นยำ
- การทดสอบ: หลังจากตั้งค่า Offset ให้ทำการทดสอบการวัดระยะทางโดยใช้เป้า Prism และตรวจสอบผลลัพธ์กับค่าที่คาดหมาย
- การปรับปรุง: หากผลลัพธ์ไม่ตรงกับค่าที่คาดหวัง อาจต้องตรวจสอบและปรับค่า Offset หรือพิจารณาเปลี่ยนเป้า Prism

สรุป

- เลือกค่า Offset: เลือกและตั้งค่า Offset ให้ตรงกับค่า Offset ของเป้า Prism ที่ใช้ ตรวจสอบค่าจากคู่มือของเป้าหมาย
- การตั้งค่าในกล้อง: ตั้งค่าหน้า Offset ในกล้อง Total Station ให้ถูกต้องเพื่อให้การวัดระยะทางมีความแม่นยำ
- การทดสอบ: ทำการทดสอบการวัดเพื่อให้แน่ใจว่าค่าที่ตั้งไว้นั้นถูกต้องและทำให้ได้ผลลัพธ์ที่แม่นยำ

การตั้งค่า Offset ที่ถูกต้องช่วยให้การวัดระยะทางโดยใช้กล้อง Total Station แม่นยำและเป็นประโยชน์ในการทำงานสำรวจและคำนวณพิกัดได้อย่างถูกต้อง
