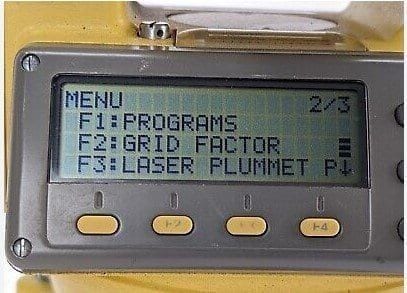

Grid Factor ในการใช้กล้องสำรวจ Total station
อัปเดตล่าสุด: 2024-09-27 · 1,600 ผู้เข้าชม
Grid Factor หรือที่เรียกว่า Scale Factor ในการสำรวจโดยใช้กล้อง Total Station มีบทบาทสำคัญในการแปลงค่าระยะทางจากระยะจริงที่วัดได้บนพื้นดินไปเป็นระยะทางบนแผนที่ที่ใช้ระบบพิกัดกริด (เช่น UTM หรือ TM3) ที่มีพื้นผิวแผนที่เป็นรูปทรงกลมแบบแบน ซึ่งไม่ตรงกับพื้นโลกจริงที่มีความโค้ง
การทำงานของ Grid Factor มีดังนี้:
การแก้ไขความแตกต่างระหว่างระยะพื้นดินกับระยะกริด:
บนพื้นโลกจริงที่มีความโค้ง การวัดระยะที่ได้จากการสำรวจโดยตรงคือระยะพื้นดิน (Ground Distance) แต่พิกัดที่ใช้ในแผนที่ (Grid Coordinates) จะอยู่ในระบบพิกัดกริดที่ถูกฉายลงบนผิวแบบแบนของแผนที่ ระบบ Grid Factor จะถูกนำมาใช้ในการแปลงระยะพื้นดินให้เป็นระยะในพิกัดกริด.
เพิ่มความแม่นยำของการคำนวณ:
Grid Factor ถูกใช้ในการปรับค่าระยะทางที่วัดได้ เพื่อให้เหมาะสมกับการคำนวณค่าพิกัดหรือค่ามุมที่สัมพันธ์กับระบบพิกัดในแผนที่ การใช้ Grid Factor ช่วยลดข้อผิดพลาดที่เกิดจากความแตกต่างระหว่างระยะจริงกับระยะในแผนที่.
การใช้ในการออกแบบและงานสำรวจใหญ่ๆ:
ในการออกแบบโครงสร้างหรือการทำแผนที่ขนาดใหญ่ เช่น การออกแบบถนน การสำรวจพิกัดที่ดิน การใช้ Grid Factor ทำให้ข้อมูลที่ได้มีความสอดคล้องกับระบบแผนที่ที่ใช้ โดยไม่ต้องกังวลถึงผลกระทบจากความโค้งของโลก.
ตัวอย่างการใช้งาน:
เมื่อนักสำรวจวัดระยะทางได้ 1,000 เมตรบนพื้นดิน แต่ในการแปลงพิกัดเข้าสู่ระบบกริดอาจจะต้องใช้ Grid Factor ที่มีค่า 0.9996 เพื่อแปลงระยะทางพื้นดินนั้นเป็นระยะทางกริด ผลลัพธ์ที่ได้จะเป็น 999.6 เมตรบนแผนที่กริด ซึ่งใกล้เคียงกับความจริงมากขึ้น.
สรุปประโยชน์ของ Grid Factor:
ช่วยปรับค่าระยะทางพื้นดินให้ถูกต้องเมื่อแปลงเข้าสู่ระบบพิกัดกริด.
เพิ่มความแม่นยำในการคำนวณค่าพิกัดและระยะทาง.
ทำให้งานสำรวจและการออกแบบต่างๆ ที่ต้องใช้ระบบพิกัดกริดมีความถูกต้องมากขึ้น.
