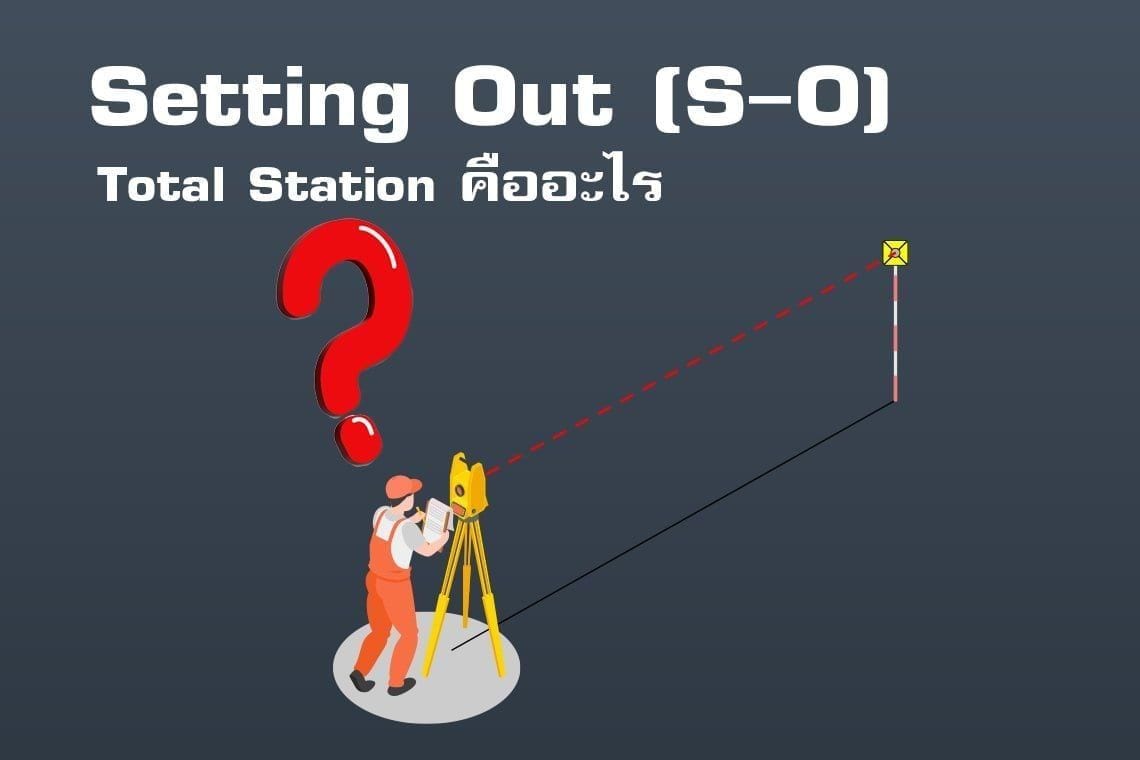

Setting Out ใน Total Station คืออะไร

การ Setting Out หรือ การวางแนว (Staking Out) เป็นกระบวนการในการนำข้อมูลออกแบบจากแผนผังหรือแผนที่ไปใช้จริงในสถานที่ก่อสร้าง โดยใช้เครื่องมือ Total Station ในการกำหนดตำแหน่งและระดับที่ถูกต้องบนพื้นที่จริง เช่น การตั้งตำแหน่งของเสา กำแพง ถนน หรืออาคารในสถานที่ต่าง ๆ ตามแผนที่ได้ออกแบบไว้ โดย Total Station จะช่วยให้วิศวกรสามารถวางแนวได้อย่างแม่นยำและลดข้อผิดพลาดในการทำงาน

ขั้นตอนการ Setting Out ด้วย Total Station

1. ตั้งกล้อง Total Station ในจุดที่เหมาะสม

   • ตั้งกล้องบนจุดอ้างอิงที่ได้รับการกำหนดไว้ล่วงหน้า เช่น Benchmark หรือจุดอ้างอิงที่กำหนดบนแผนผัง จากนั้นทำการวัดค่าให้ตรงตามค่าพิกัดที่ต้องการในโครงการ


2. ป้อนข้อมูลพิกัดจากแผนผังลงใน Total Station

   • ป้อนพิกัดของจุดที่จะทำการ Setting Out ลงใน Total Station หรือโหลดข้อมูลจากซอฟต์แวร์เพื่อใช้ในการคำนวณพิกัดที่ต้องการ


3. การกำหนดจุดบนพื้นที่จริง

   • เครื่อง Total Station จะช่วยบอกระยะทางและมุมในการเดินไปยังตำแหน่งที่ต้องการ โดยใช้ปริซึมรับค่าจากเครื่องเพื่อระบุตำแหน่งที่ต้องการจะทำการก่อสร้าง เช่น มุมของอาคาร ตำแหน่งเสา หรือแนวขอบเขต


4. การตรวจสอบความแม่นยำ

   • หลังจากระบุตำแหน่งแล้ว ควรตรวจสอบความแม่นยำของตำแหน่งที่ตั้งขึ้นมาให้ตรงกับค่าพิกัดที่ออกแบบไว้ และทำการปรับแก้ตามความจำเป็น



ข้อดีของการใช้ Total Station ในการ Setting Out

• ความแม่นยำสูง : ช่วยให้การวางตำแหน่งจุดต่าง ๆ บนพื้นที่จริงมีความแม่นยำสูง ลดโอกาสเกิดข้อผิดพลาด

• ลดเวลาทำงาน : การใช้ Total Station ช่วยให้การทำงานรวดเร็วขึ้น เนื่องจากสามารถคำนวณและกำหนดตำแหน่งได้ทันที

• การทำงานร่วมกับซอฟต์แวร์ : สามารถทำงานร่วมกับซอฟต์แวร์ที่ใช้ในการออกแบบ เช่น AutoCAD Civil 3D เพื่อโอนย้ายข้อมูลจากแบบแปลนเข้าสู่เครื่องมือได้ง่าย



การ Setting Out ด้วย Total Station เป็นขั้นตอนสำคัญในการก่อสร้างที่ต้องการความแม่นยำสูง โดยช่วยลดเวลาในการวางแนวและทำให้มั่นใจว่าการก่อสร้างดำเนินการไปตามแผนที่ออกแบบไว้
