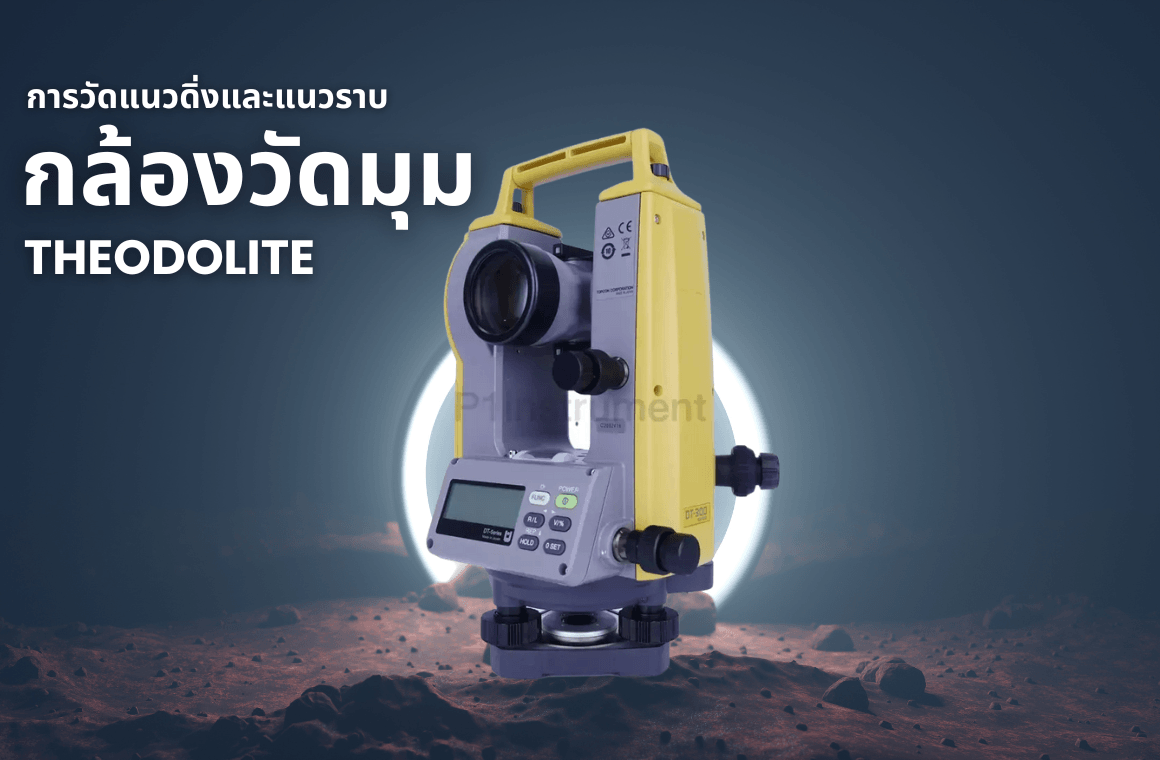

การวัดแนวดิ่งและแนวราบ โดยกล้องวัดมุม (Theodolite)

การวัดแนวดิ่งและแนวราบ โดยกล้องวัดมุม (Theodolite)

การใช้ กล้องวัดมุม (Theodolite) เพื่อวัด มุมแนวดิ่ง และ มุมแนวราบ เป็นขั้นตอนสำคัญในงานสำรวจ โดยมีวิธีการใช้งานดังนี้:

1. การเตรียมกล้องวัดมุมก่อนการใช้งาน

1.1 > ตั้งขาตั้งกล้อง

• ปรับขาตั้งกล้องให้อยู่ในระดับที่มั่นคง
• ตั้งกล้องให้อยู่เหนือจุดอ้างอิง (Station Point)

1.2 > ปรับระดับกล้อง

• ใช้ฟองระดับ (Circular Bubble) เพื่อปรับขาตั้งกล้องให้ได้แนวราบ
• ใช้สกรูปรับระดับ (Leveling Screws) บนกล้อง เพื่อให้ฟองระดับท่อ (Tubular Bubble) อยู่ในตำแหน่งกึ่งกลาง

1.3 > ตั้งค่ากล้อง

• เปิดกล้อง (ในกรณีที่เป็นกล้องวัดมุมแบบดิจิทัล)
• ตั้งค่าศูนย์มุมแนวราบ (Horizontal Angle) ที่ศูนย์ (0°)

2. การวัดมุมแนวราบ (Horizontal Angle)

2.1 > เล็งเป้าหมายที่จุดเริ่มต้น (A)

• หมุนกล้องให้กล้องเล็งไปยังจุดเริ่มต้น (เช่น ปริซึมหรือจุดหมุด)
• กดบันทึกมุมแนวราบที่ตำแหน่งเริ่มต้น (0°)

2.2 > หมุนกล้องไปยังจุดเป้าหมาย (B)

• หมุนกล้องในแนวราบเพื่อเล็งไปยังจุดเป้าหมายถัดไป
• อ่านค่ามุมแนวราบที่แสดงบนหน้าจอ (ในกรณีดิจิทัล) หรือที่สเกลบนกล้อง (ในกรณีอนาล็อก)

2.3 > บันทึกค่า

• ค่าที่ได้จะเป็นมุมระหว่างจุดเริ่มต้น (A) กับจุดเป้าหมาย (B)

3. การวัดมุมแนวดิ่ง (Vertical Angle)

3.1 > ตั้งค่ากล้องในแนวเล็ง

• เล็งกล้องไปยังจุดเป้าหมายที่ต้องการวัด (เช่น จุดสูงหรือต่ำกว่าระดับสายตา)

3.2 > อ่านค่ามุมแนวดิ่ง

• ค่ามุมแนวดิ่งจะแสดงบนหน้าจอของกล้องดิจิทัล หรือสามารถอ่านได้จากสเกลมุมแนวดิ่ง (Vertical Circle)
• มุมแนวดิ่งจะมีค่าเป็น + (บวก) หากเป้าหมายอยู่สูงกว่ากล้อง และ - (ลบ) หากเป้าหมายอยู่ต่ำกว่ากล้อง

3.3 > บันทึกค่า

• บันทึกค่ามุมเพื่อใช้คำนวณระดับความสูงหรือระยะที่ต้องการ

4. การคำนวณจากค่ามุมที่วัดได้

• แนวราบ: ใช้ค่ามุมแนวราบในการกำหนดทิศทางและตำแหน่งของจุดต่าง ๆ
• แนวดิ่ง: ใช้ค่ามุมแนวดิ่งในการคำนวณระดับความสูง (Elevation) หรือระยะเชิงดิ่ง (Vertical Distance) ของจุดเป้าหมาย

ข้อควรระวังในการใช้งาน

1. ตรวจสอบความเสถียรของขาตั้งกล้อง: ป้องกันการสั่นไหวที่อาจทำให้การอ่านค่าคลาดเคลื่อน
2. ปรับระดับกล้องให้แม่นยำ: การปรับฟองระดับที่ถูกต้องจะช่วยเพิ่มความแม่นยำในการวัด
3. อ่านค่ามุมอย่างระมัดระวัง: หากใช้กล้องอนาล็อก ต้องตรวจสอบสเกลมุมเพื่อหลีกเลี่ยงการอ่านค่าผิด


บทสรุป

กล้องวัดมุมใช้สำหรับการวัดมุมแนวราบและแนวดิ่งในงานสำรวจ โดยค่าที่ได้สามารถนำไปใช้ในการกำหนดตำแหน่ง ทิศทาง และระดับความสูงของจุดต่าง ๆ ได้อย่างแม่นยำ มุมแนวราบ ใช้กำหนดทิศทางในแนวระนาบ ส่วน มุมแนวดิ่ง ใช้สำหรับคำนวณระดับความสูงของเป้าหมาย
