เลนส์ส่องหมุด มีไว้ใช้ทำอะไร จำเป็นต้องมีหรือไม่ ?

เลนส์ส่องหมุด มีไว้ใช้ทำอะไร จำเป็นต้องมีหรือไม่ ?

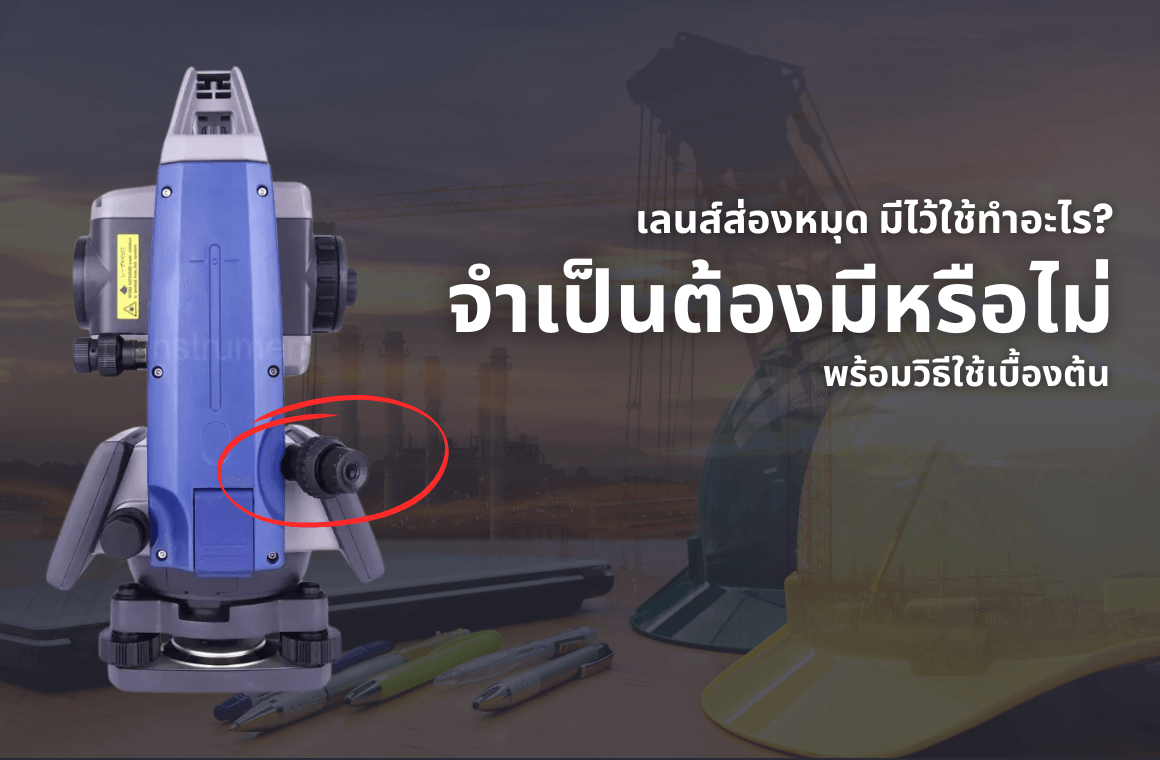

เลนส์ส่องหมุด (Optical Plummet หรือ Plummet Lens) เป็นอุปกรณ์ที่ติดตั้งอยู่ในกล้องสำรวจ เช่น Total Station หรือ Theodolite เพื่อช่วยให้การตั้งกล้องอยู่ เหนือจุดอ้างอิง (หมุด) มีความแม่นยำมากขึ้น

โดยปกติ เลนส์ส่องหมุด เป็นอุปกรณ์ที่ควรมีในกล้องสำรวจทุกประเภท เพื่อความแม่นยำในการตั้งกล้องเหนือจุดหมุด แต่ในบางกรณีที่กล้องไม่มีเลนส์ส่องหมุด อาจใช้วิธี หยดลูกดิ่ง (Plumb Bob) แทนได้ แต่จะมีความแม่นยำน้อยกว่าเลนส์ส่องหมุด

ประโยชน์ของเลนส์ส่องหมุด

1. ตั้งกล้องให้ตรงกับหมุดอ้างอิง (Station Point)

• เลนส์ส่องหมุดช่วยให้มั่นใจได้ว่ากล้องอยู่ในตำแหน่งที่ตรงกับ หมุดอ้างอิงบนพื้นดิน ซึ่งเป็นจุดสำคัญในงานสำรวจ

2. เพิ่มความแม่นยำในการตั้งกล้อง

• การตั้งกล้องให้ตรงกับจุดหมุดโดยใช้เลนส์ส่องหมุดช่วยลดความผิดพลาดที่อาจเกิดขึ้นจากการวางตำแหน่งกล้องผิด

3. ประหยัดเวลา

• ช่วยให้การตั้งกล้องทำได้รวดเร็วและมีประสิทธิภาพมากขึ้น โดยไม่ต้องคาดคะเนตำแหน่งหมุดด้วยตาเปล่า

4. ใช้ในพื้นที่ลมแรงหรือพื้นที่ไม่มั่นคง

• ในพื้นที่ที่มีลมแรงหรือพื้นผิวขรุขระ การใช้ลูกดิ่งอาจทำให้การตั้งกล้องไม่แม่นยำ แต่เลนส์ส่องหมุดสามารถใช้งานได้ดีในทุกสภาพพื้นที่

วิธีการใช้งานเลนส์ส่องหมุด

1. ตั้งขาตั้งกล้องให้อยู่ในตำแหน่งคร่าว ๆ เหนือหมุด

2. มองผ่านเลนส์ส่องหมุดที่ติดตั้งอยู่ใต้กล้อง

3. ปรับขาตั้งกล้องและสกรูปรับระดับ เพื่อให้ภาพหมุดที่มองผ่านเลนส์อยู่ ตรงกึ่งกลางเล็ง

4. ตรวจสอบและปรับฟองระดับเพื่อให้กล้องอยู่ในแนวราบ

ข้อดีของเลนส์ส่องหมุด

• แม่นยำสูง ช่วยให้การตั้งกล้องอยู่ตรงจุดหมุดได้อย่างแม่นยำ
• ลดความผิดพลาด ลดความคลาดเคลื่อนในการวางตำแหน่งกล้อง
• ใช้งานง่าย ประหยัดเวลาในการตั้งกล้องและลดขั้นตอนการปรับตำแหน่ง
• ใช้ได้ทุกสภาพพื้นที่ ทำงานได้ดีในพื้นที่ลมแรงหรือพื้นที่ไม่มั่นคง

ข้อเสียหากไม่มีเลนส์ส่องหมุด

• อาจเกิด ความผิดพลาด ในการตั้งกล้องที่ไม่ตรงกับหมุดอ้างอิง
• ใช้เวลาในการตั้งกล้อง นานขึ้น
• การใช้ลูกดิ่งในพื้นที่ลมแรงอาจทำให้กล้องเคลื่อนไหวและตั้งไม่ตรงจุด

บทสรุป

เลนส์ส่องหมุด ควรมีในกล้องสำรวจเพื่อเพิ่มความแม่นยำในการตั้งกล้อง โดยเฉพาะงานที่ต้องการความละเอียดสูง เช่น งานวางผัง, งานสำรวจโครงสร้าง, หรือการวางหมุดในงานก่อสร้าง หากไม่มีเลนส์ส่องหมุด อาจใช้ลูกดิ่งแทนได้ แต่จะมีความแม่นยำน้อยกว่า
