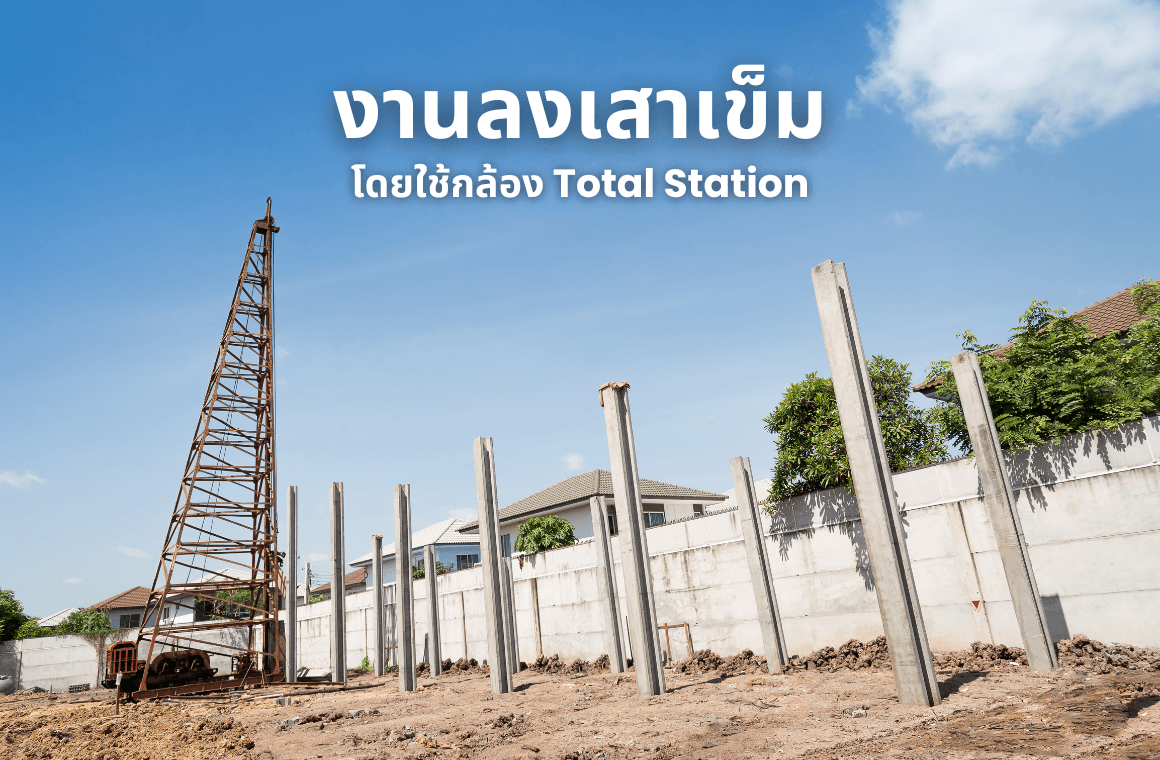

การลงเสาเข็มโดยใช้กล้อง Total Station

การใช้ กล้องสำรวจ (Total Station หรือ Theodolite) ในงาน ลงเสาเข็ม เป็นกระบวนการที่ช่วยเพิ่มความแม่นยำในการกำหนดตำแหน่งของเสาเข็ม โดยเฉพาะในโครงการก่อสร้างขนาดใหญ่ เช่น อาคารสูง สะพาน หรือเขื่อน เพื่อให้เสาเข็มถูกติดตั้งในตำแหน่งและแนวที่ถูกต้องตามแบบก่อสร้าง

ขั้นตอนการลงเสาเข็มโดยใช้กล้องสำรวจ

1. เตรียมกล้องสำรวจและอุปกรณ์

• กล้อง Total Station หรือ Theodolite

• ขาตั้งกล้อง

• ปริซึม หรือ เป้าเล็ง (Target)

• หมุดอ้างอิง (Reference Point) ที่ระบุพิกัดในพื้นที่ก่อสร้าง

2. กำหนดจุดอ้างอิง (Reference Point)

• ตั้งกล้องสำรวจในตำแหน่งที่สามารถมองเห็นพื้นที่ก่อสร้างได้ชัดเจน

• กำหนด จุดอ้างอิง (Station Point) ที่ใช้เป็นฐานในการวัดพิกัด

• ป้อนค่าพิกัดของจุดอ้างอิงลงในกล้อง

3. วางแนวเสาเข็มตามพิกัดที่กำหนด

• ตั้งกล้องในตำแหน่งที่กำหนด ตั้งกล้องให้ตรงกับหมุดอ้างอิงและปรับระดับกล้องให้แม่นยำ

• เล็งไปที่จุดเสาเข็ม ใช้กล้องวัดพิกัดไปยังตำแหน่งที่ต้องการลงเสาเข็ม

• เช็กค่าพิกัดให้ตรงตามแบบก่อสร้าง ตรวจสอบให้แน่ใจว่าพิกัดของจุดที่เล็งไป ตรงกับค่าที่ระบุในแบบก่อสร้าง

• กำหนดตำแหน่งเสาเข็มบนพื้นดิน ใช้ปริซึมหรือเป้าเล็งเพื่อกำหนดตำแหน่งจุดศูนย์กลางของเสาเข็มบนพื้นดิน

4. ตรวจสอบความตรงของเสาเข็ม

• หลังจากติดตั้งเสาเข็มแล้ว ให้ใช้กล้องสำรวจตรวจสอบว่าเสาเข็มอยู่ในตำแหน่งที่ ตรงกับพิกัดที่กำหนด หรือไม่

• หากพบว่าตำแหน่งคลาดเคลื่อน ให้ปรับแก้ตำแหน่งก่อนลงเสาเข็มถัดไป

วิธีตรวจสอบแนวดิ่งของเสาเข็ม

ใช้ กล้องวัดมุม (Theodolite) หรือ กล้อง Total Station เพื่อวัดว่าเสาเข็มตั้งฉากกับพื้นหรือไม่ โดยวัด มุมแนวดิ่ง (Vertical Angle) หากมุมที่วัดได้ไม่ใช่ 90° แสดงว่าเสาเข็มเอียงและต้องปรับแก้

บทสรุป

การลงเสาเข็มโดยใช้ กล้องสำรวจ เป็นกระบวนการสำคัญในงานก่อสร้างที่ช่วยให้การวางตำแหน่งเสาเข็มแม่นยำและลดความผิดพลาด โดยใช้โปรแกรมในกล้อง Total Station เช่น Stakeout เพื่อกำหนดพิกัด และ REM เพื่อตรวจสอบระดับความสูงของเสาเข็ม ทำให้งานติดตั้งเสาเข็มมีประสิทธิภาพและได้คุณภาพตามมาตรฐาน
