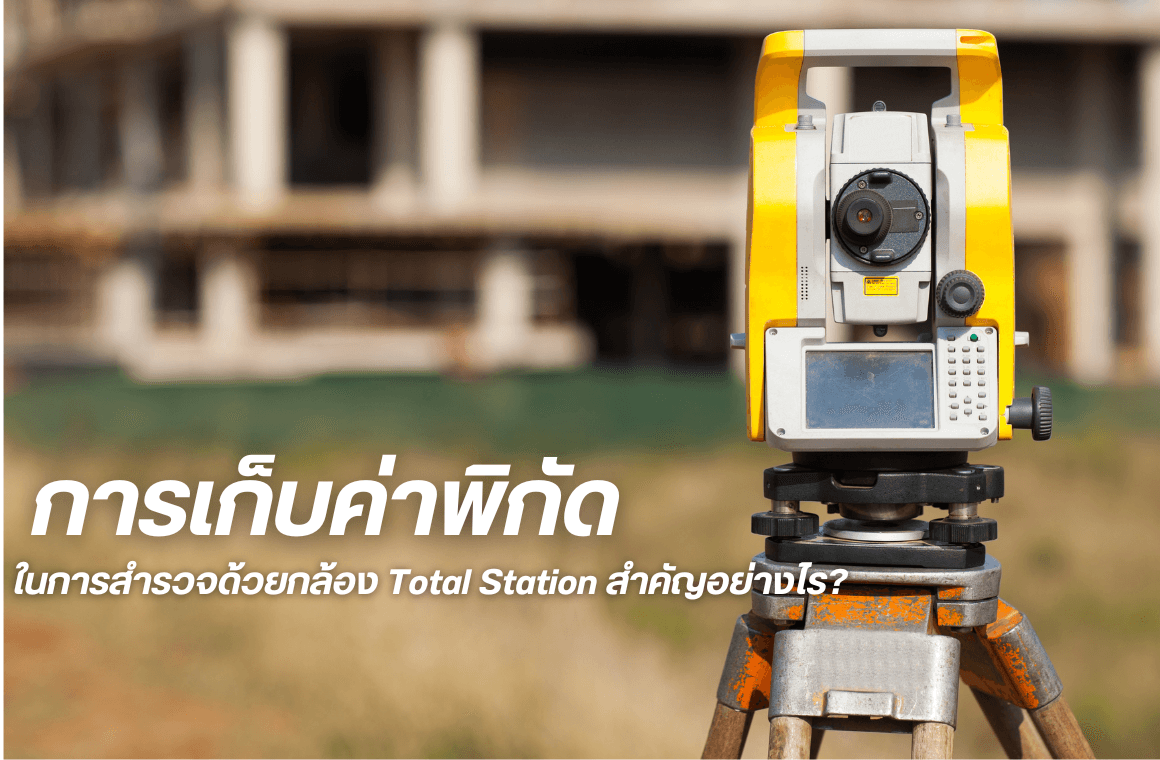

การเก็บค่าพิกัดสำคัญอย่างไร หากใช้กล้อง Total Station

ความสำคัญของการเก็บค่าพิกัดในการสำรวจด้วยกล้อง Total Station

การเก็บค่าพิกัดเป็นขั้นตอนสำคัญในงานสำรวจที่ใช้กล้อง Total Station เพราะช่วยให้สามารถ กำหนดตำแหน่งที่แม่นยำ และ ใช้ข้อมูลสำหรับงานก่อสร้างหรือออกแบบ ได้อย่างถูกต้อง

1. ค่าพิกัดคืออะไร?

ค่าพิกัดในงานสำรวจหมายถึง ตำแหน่งของจุดในระบบพิกัด ซึ่งอาจใช้ ระบบพิกัดฉาก (NEZ - Northing, Easting, Elevation) หรือ พิกัดภูมิศาสตร์ (Latitude, Longitude, Elevation)

ค่าพิกัดพื้นฐานในงานสำรวจ:

• N (Northing) → ค่าพิกัดแนวเหนือ-ใต้

• E (Easting) → ค่าพิกัดแนวตะวันออก-ตะวันตก
• Z (Elevation/Height) → ค่าระดับความสูงของจุด

2. ทำไมการเก็บค่าพิกัดด้วย Total Station จึงสำคัญ?

2.1 เพื่อกำหนดตำแหน่งที่ถูกต้องในงานก่อสร้าง

• ใช้กำหนดตำแหน่ง เสาเข็ม, อาคาร, ถนน, ทางรถไฟ, เขื่อน
• ป้องกันข้อผิดพลาดจากการวางแนวผิดพลาด

2.2 ใช้คำนวณระยะทางและมุมได้อย่างแม่นยำ

• สามารถใช้พิกัดที่เก็บมา คำนวณระยะทางระหว่างจุด, ความสูง, ความลาดเอียง
• ช่วยให้วางโครงสร้างอาคารหรือสิ่งปลูกสร้างได้ถูกต้อง

2.3 ใช้ในการสร้างแผนที่และออกแบบพื้นที่

• นำค่าพิกัดไปใช้ สร้างแผนที่ภูมิประเทศ (Topographic Map)
• ใช้เป็น ข้อมูลสำหรับออกแบบโครงสร้างพื้นฐาน เช่น ถนน, สะพาน, อุโมงค์

2.4 ใช้ตรวจสอบและควบคุมคุณภาพงานก่อสร้าง

• ใช้ตรวจสอบว่าสิ่งก่อสร้าง อยู่ในตำแหน่งที่ถูกต้องตามแบบแปลน
• ใช้เปรียบเทียบกับแบบ CAD หรือ BIM เพื่อตรวจสอบค่าความคลาดเคลื่อน

3. ขั้นตอนการเก็บค่าพิกัดด้วยกล้อง Total Station

• ตั้งกล้อง Total Station บนจุดที่ทราบพิกัด (Backsight)
• ตั้งค่าพิกัดของจุดเริ่มต้น (Station Setup)
• ใช้ปริซึมหรือระบบวัดระยะไร้ปริซึม (Reflectorless) เพื่อเก็บพิกัดจุดต่าง ๆ
• บันทึกค่าพิกัดในหน่วยความจำของกล้อง
• ส่งออกข้อมูลพิกัดไปยังคอมพิวเตอร์ หรือโปรแกรม AutoCAD, Civil 3D, ArcGIS

4. โปรแกรมที่ใช้จัดการค่าพิกัดจาก Total Station

• AutoCAD → ใช้สำหรับออกแบบโครงสร้าง
• Civil 3D → ใช้สำหรับงานสำรวจและงานถนน
• Land Desktop → ใช้สร้างแผนที่ภูมิประเทศ
• SurvCE / SurvPC → ใช้ประมวลผลข้อมูลภาคสนาม
• SDR Mapping / TopSURV → ใช้แปลงค่าพิกัด

การเก็บค่าพิกัดด้วย Total Station มีความสำคัญอย่างมาก เพราะช่วยให้สามารถ กำหนดตำแหน่ง, วัดระยะ, วางแนว, ควบคุมงานก่อสร้าง และสร้างแผนที่ ได้อย่างแม่นยำ หากพิกัดผิดพลาด อาจส่งผลให้การก่อสร้างคลาดเคลื่อน, โครงสร้างเสียหาย หรือค่าใช้จ่ายเพิ่มขึ้น ดังนั้น ต้องเก็บค่าพิกัดให้แม่นยำและใช้เครื่องมือที่เหมาะสม
