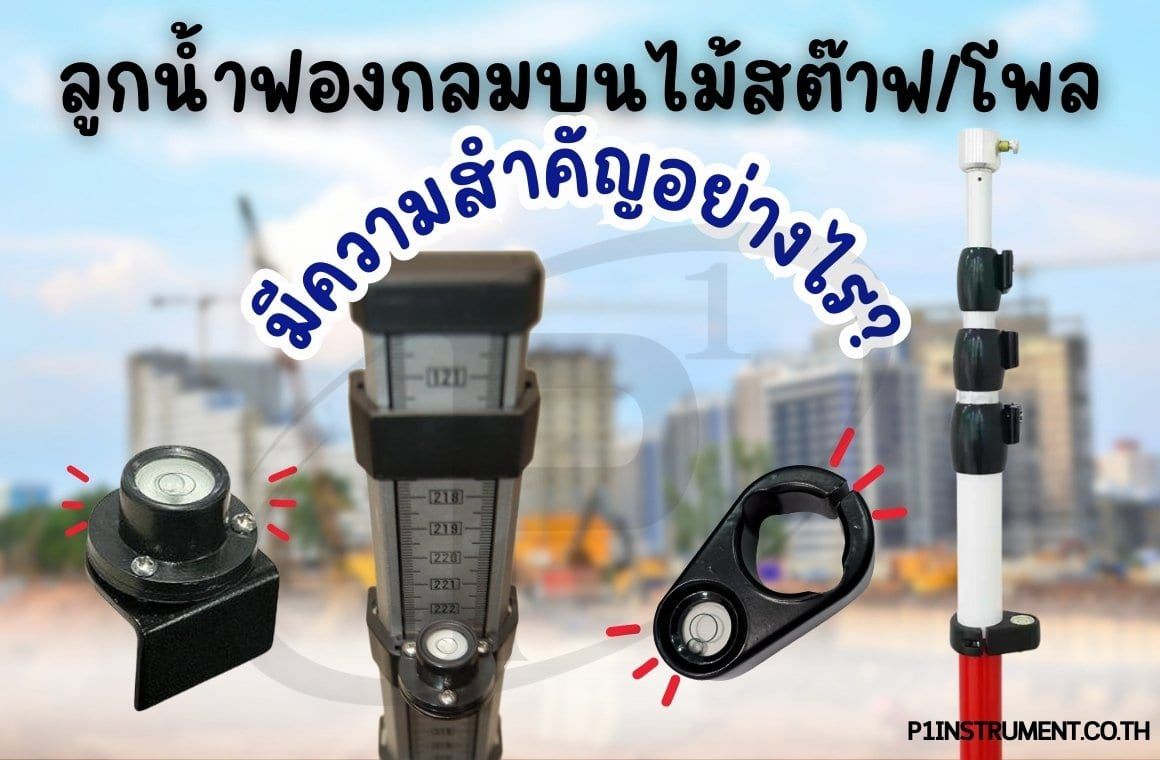

ลูกน้ำฟองกลมบนไม้สต๊าฟ/โพลมีความสำคัญอย่างไร?

ลูกน้ำฟองกลมบนไม้สต๊าฟ/โพล: ความสำคัญที่ไม่ควรมองข้าม

ในการปฏิบัติงานสำรวจภาคสนามด้วยกล้องระดับ (Auto Level), กล้องวัดมุม (Theodolite), หรือกล้อง Total Station ความถูกต้องแม่นยำของการวัดไม่ได้ขึ้นอยู่กับตัวกล้องเพียงอย่างเดียว แต่ยังรวมถึงอุปกรณ์ประกอบอื่นๆ ด้วย โดยเฉพาะ ลูกน้ำฟองกลม (Bubble Level หรือ Circular Spirit Level) ที่ติดอยู่บนไม้สต๊าฟหรือโพล (Staff และ Pole) ซึ่งเป็นอุปกรณ์เล็กๆ แต่มีบทบาทสำคัญอย่างยิ่งต่อคุณภาพของข้อมูลการวัดระดับและพิกัดเชิงมุม

ทำไมลูกน้ำฟองกลมจึงสำคัญ?

ลูกน้ำฟองกลมที่อยู่บนไม้สต๊าฟและโพลมีหน้าที่สำคัญหลายประการ:

• ช่วยให้ตั้งไม้ในแนวดิ่งได้อย่างถูกต้อง: การวัดระดับหรือการวัดระยะ/มุมไปยังจุดบนไม้สต๊าฟหรือโพลด้วยกล้องสำรวจ จะให้ค่าที่ถูกต้องและเชื่อถือได้ที่สุดเมื่อไม้ถูกตั้งตรงในแนวดิ่ง 100% ลูกน้ำฟองกลมทำหน้าที่เป็นตัวช่วยให้ผู้ถือไม้สามารถตรวจสอบและปรับไม้ให้อยู่ในแนวดิ่งด้วยสายตาได้อย่างรวดเร็ว โดยสังเกตให้ "ฟองน้ำลอยอยู่ตรงกลางวงกลม" บนลูกน้ำ
• ลดความคลาดเคลื่อนในการวัด: หากไม้เอนไปเล็กน้อย ไม่ว่าจะในการวัดระดับหรือการวัดด้วย Total Station จะส่งผลให้เกิดความผิดพลาด:
  • การวัดระดับ: ค่าระดับที่อ่านได้บนไม้สต๊าฟจะผิดพลาด ยิ่งไม้เอียงมากและยิ่งตั้งกล้องในระยะไกล ความผิดพลาดของค่าระดับก็จะยิ่งสูงขึ้น
  • การวัดด้วย Total Station: ค่าระยะทางที่วัดได้จะยาวกว่าความเป็นจริง และค่ามุมดิ่งที่วัดได้ก็จะผิดเพี้ยน ส่งผลให้พิกัด (X, Y, Z) ที่คำนวณได้คลาดเคลื่อน
  • ตัวอย่าง: หากไม้เอียงเพียง 1° ที่ระยะห่าง 30 เมตร อาจทำให้เกิดความผิดพลาดในค่าระดับหรือค่าพิกัดได้ถึงประมาณ 52 มิลลิเมตร ซึ่งเป็นค่าความคลาดเคลื่อนที่มากสำหรับงานสำรวจที่ต้องการความละเอียด
• จำเป็นสำหรับงานวางหมุดและสำรวจพิกัด: ในงานที่ต้องปักหมุดหรือกำหนดตำแหน่งจุดพิกัดด้วยความแม่นยำสูง เช่น การวางผังด้วย Total Station หรือการสำรวจพิกัดด้วยระบบ RTK GNSS ไม้โพลที่ติดตั้งปริซึมหรือเสาอากาศ GNSS จะต้องตั้งตรงในแนวดิ่งอย่างสมบูรณ์ ลูกน้ำฟองกลมจึงเป็นอุปกรณ์ "ตรวจสอบแนวดิ่ง" ที่สำคัญและใช้งานง่ายในทันที ณ จุดที่ทำการวัด
• ใช้งานง่ายและสะดวก: ลูกน้ำฟองกลมเป็นอุปกรณ์เชิงกลที่ไม่ต้องใช้พลังงานไฟฟ้า ไม่ต้องชาร์จแบตเตอรี่ สามารถใช้งานได้ง่ายในทุกสภาพแวดล้อม และเหมาะสำหรับผู้ใช้งานทุกระดับ

วิธีใช้งานลูกน้ำฟองกลมให้ถูกต้อง

การใช้งานลูกน้ำฟองกลมเพื่อให้ไม้สต๊าฟหรือโพลตั้งตรงทำได้ง่ายๆ ดังนี้:

1. ตั้งปลายไม้สต๊าฟหรือโพลลงบนตำแหน่งที่ต้องการวัด
2. มองที่ลูกน้ำ หมุนหรือเอียงไม้เล็กน้อย
3. ปรับจนฟองน้ำลอยมาอยู่ กึ่งกลางวง พอดี
4. เมื่อตั้งเสร็จ ให้เพื่อนร่วมทีมอ่านค่าจากกล้อง (หรือกล้องทำการวัด)

ข้อควรระวัง

แม้ลูกน้ำฟองกลมจะใช้งานง่าย แต่ก็มีข้อควรระวังเพื่อให้ได้ข้อมูลที่ถูกต้อง:

• การชำรุด: หากลูกน้ำชำรุด มีรอยแตก หรือฟองอากาศข้างในมีขนาดใหญ่ผิดปกติ อาจทำให้ฟองน้ำลอยช้า หรือแสดงตำแหน่งฟองน้ำที่ไม่ถูกต้อง ทำให้เข้าใจผิดว่าไม้ตั้งตรงทั้งที่จริงแล้วอาจเอียงอยู่
• การละเลยการตรวจสอบ: การลืมตรวจสอบลูกน้ำก่อนหรือระหว่างการวัด อาจนำไปสู่การตั้งไม้ที่เอียงโดยไม่รู้ตัว ซึ่งจะทำให้ค่าวัดเกิดความผิดพลาดสะสม โดยเฉพาะอย่างยิ่งเมื่อทำงานในพื้นที่ที่มีความลาดชันหรือทำการวัดในระยะไกล
• ต้องวัดซ้ำ: หากพบว่าไม้ตั้งไม่ตรงระหว่างการวัด อาจต้องทำการวัดซ้ำในจุดนั้นๆ ซึ่งทำให้เสียเวลาในการทำงาน

สรุป:

ลูกน้ำฟองกลมบนไม้สต๊าฟและโพลเป็นอุปกรณ์ที่มีความสำคัญอย่างยิ่งยวดต่อการควบคุมคุณภาพในการวัดระดับ วัดระยะ และกำหนดพิกัดในงานสำรวจทุกประเภท การตั้งไม้หรือโพลให้ตรงในแนวดิ่งอย่างถูกต้องโดยอาศัยลูกน้ำฟองกลมเป็นพื้นฐานสำคัญที่ช่วย ลดความคลาดเคลื่อน และทำให้ได้ข้อมูลการวัดที่มี ความแม่นยำสูง ตามที่ต้องการ แม้จะเป็นอุปกรณ์เล็กๆ แต่บทบาทของมันในการทำให้ไม้ตั้งตรงนั้นมีความสำคัญที่ไม่ควรมองข้าม
