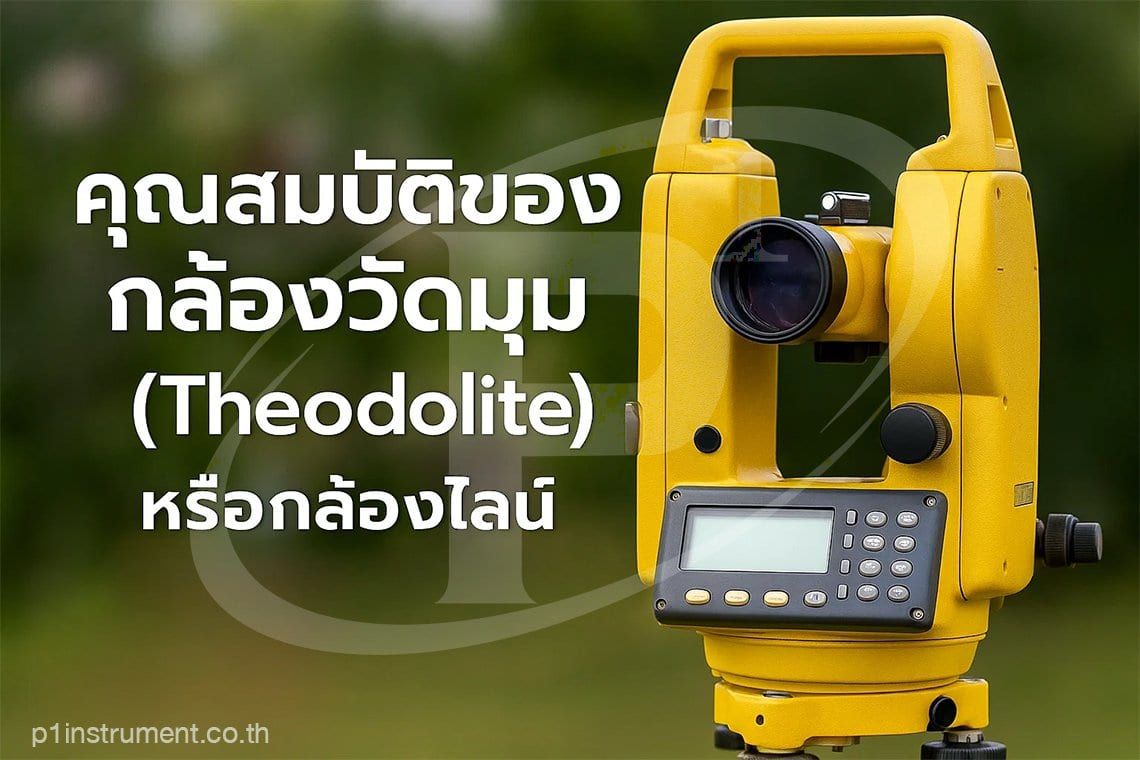

คุณสมบัติของกล้องวัดมุม (Theodolite) หรือกล้องไลน์ที่ใช้ในงานสำรวจ

กล้องวัดมุม หรือที่เรียกกันทั่วไปว่า Theodolite เป็นหนึ่งในเครื่องมือสำคัญของงานสำรวจที่ใช้สำหรับวัดมุมราบ (Horizontal Angle) และมุมดิ่ง (Vertical Angle) ด้วยความแม่นยำสูง อุปกรณ์ชนิดนี้ถูกใช้อย่างแพร่หลายในงานโยธา งานก่อสร้าง งานสำรวจภูมิประเทศ และงานวิศวกรรมหลากหลายแขนง ในปัจจุบันมีทั้งแบบ Theodolite แบบกลไก (Optical Theodolite) และ Theodolite แบบดิจิตอล (Digital Theodolite) ซึ่งแบบดิจิตอลจะให้ความสะดวก รวดเร็ว และลดความผิดพลาดจากการอ่านค่า

คุณสมบัติหลักของกล้องวัดมุม (Theodolite)

• การวัดมุมราบ (Horizontal Angle) สามารถวัดมุมราบระหว่างจุดสองจุดได้อย่างแม่นยำ เหมาะสำหรับการตั้งแนวเส้น การวางผังอาคาร และงานวางโครงสร้าง
• การวัดมุมดิ่ง (Vertical Angle) ใช้วัดมุมดิ่งหรือมุมเงย-ก้ม ซึ่งเป็นข้อมูลสำคัญในการคำนวณความสูงของสิ่งปลูกสร้างหรือวัตถุ
• ความแม่นยำสูง กล้อง Theodolite สามารถวัดได้ในหน่วยองศา นาที และวินาที ทำให้เหมาะกับงานที่ต้องการความละเอียดมาก
• การปรับระดับ (Levelling) มีกลไกหรือระบบฟองน้ำ (Bubble Level) และในรุ่นดิจิตอลมีตัวช่วยปรับระดับอัตโนมัติ ทำให้กล้องอยู่ในตำแหน่งที่แม่นยำก่อนวัด
• ความทนทาน โครงสร้างแข็งแรง ทนต่อสภาพอากาศ สามารถใช้งานได้ทั้งในและนอกอาคาร
• การใช้งานร่วมกับอุปกรณ์เสริม สามารถใช้ร่วมกับเทปวัดระยะ ไม้สตาฟ หรือปริซึม เพื่อเพิ่มขอบเขตการทำงาน เช่น วัดระยะ หรือคำนวณตำแหน่งพิกัด

ประเภทของกล้องวัดมุม

1. Optical Theodolite เป็นแบบดั้งเดิม ใช้การอ่านค่าจากสเกลภายในเลนส์ ต้องใช้ความชำนาญสูง แต่ทนทานและไม่ต้องพึ่งพาพลังงานไฟฟ้า
2. Digital Theodolite แสดงค่ามุมบนจอ LCD อ่านง่าย รวดเร็ว และลดความผิดพลาดจากการอ่านค่า มีระบบเก็บข้อมูลบางรุ่น

การใช้งานกล้อง Theodolite ในงานสำรวจ

• การวางแนวเส้น (Alignment) สำหรับการก่อสร้างถนน ทางรถไฟ และท่อส่งน้ำ
• การกำหนดและตรวจสอบตำแหน่งเสาและโครงสร้างอาคาร
• การสำรวจพื้นที่ภูมิประเทศ (Topographic Survey)
• การตรวจสอบความเอียงของโครงสร้าง เช่น เสาไฟฟ้า เสาโทรคมนาคม
• งานสำรวจเหมืองแร่และอุโมงค์

ข้อดีของการใช้กล้องวัดมุม

• ให้ความแม่นยำสูงในการวัดมุม
• ใช้งานได้หลากหลายประเภทงาน
• โครงสร้างแข็งแรง ใช้ได้นาน
• รุ่นดิจิตอลช่วยประหยัดเวลาและลดความผิดพลาดจากการอ่านค่า

ข้อจำกัดของกล้อง Theodolite

• ไม่สามารถวัดระยะทางได้โดยตรง ต้องใช้เครื่องมือเสริม
• ต้องมีความชำนาญในการตั้งกล้องและอ่านค่า
• ใช้เวลามากกว่า Total Station ในบางประเภทงาน

สรุป

กล้องวัดมุม (Theodolite) เป็นเครื่องมือสำคัญที่นักสำรวจและวิศวกรต้องรู้จักและใช้อย่างคล่องแคล่ว ด้วยคุณสมบัติในการวัดมุมราบและมุมดิ่งที่แม่นยำสูง ทำให้สามารถนำข้อมูลไปใช้ในการวางผัง วางแนว และก่อสร้างได้อย่างถูกต้อง แม้จะไม่สามารถวัดระยะได้โดยตรง แต่เมื่อนำไปใช้ร่วมกับอุปกรณ์อื่น ก็สามารถตอบสนองความต้องการในงานสำรวจได้ครอบคลุม และยังเป็นเครื่องมือที่มีความทนทาน คุ้มค่าแก่การลงทุนในระยะยาว
