ความสำคัญของกล้องสำรวจในงานปั่นเสาเข็มสกรู

เสาเข็มสกรูจำเป็นต้องถูกติดตั้งให้ตรงตำแหน่งตามที่ออกแบบไว้ หากตำแหน่งหรือแนวดิ่งคลาดเคลื่อนแม้เพียงเล็กน้อย อาจส่งผลกระทบต่อความสามารถในการรับน้ำหนักและความแข็งแรงของโครงสร้างในระยะยาว กล้องสำรวจจึงถูกนำมาใช้เพื่อควบคุมส่วนสำคัญคือ:

• แนวศูนย์กลางของเข็ม (Alignment)
• แนวตั้งของเข็มขณะปั่น (Verticality)
• ระดับหัวเข็มหลังปั่นเสร็จ (Elevation Control)

กล้องที่แนะนำสำหรับงานปั่น Screw Pile

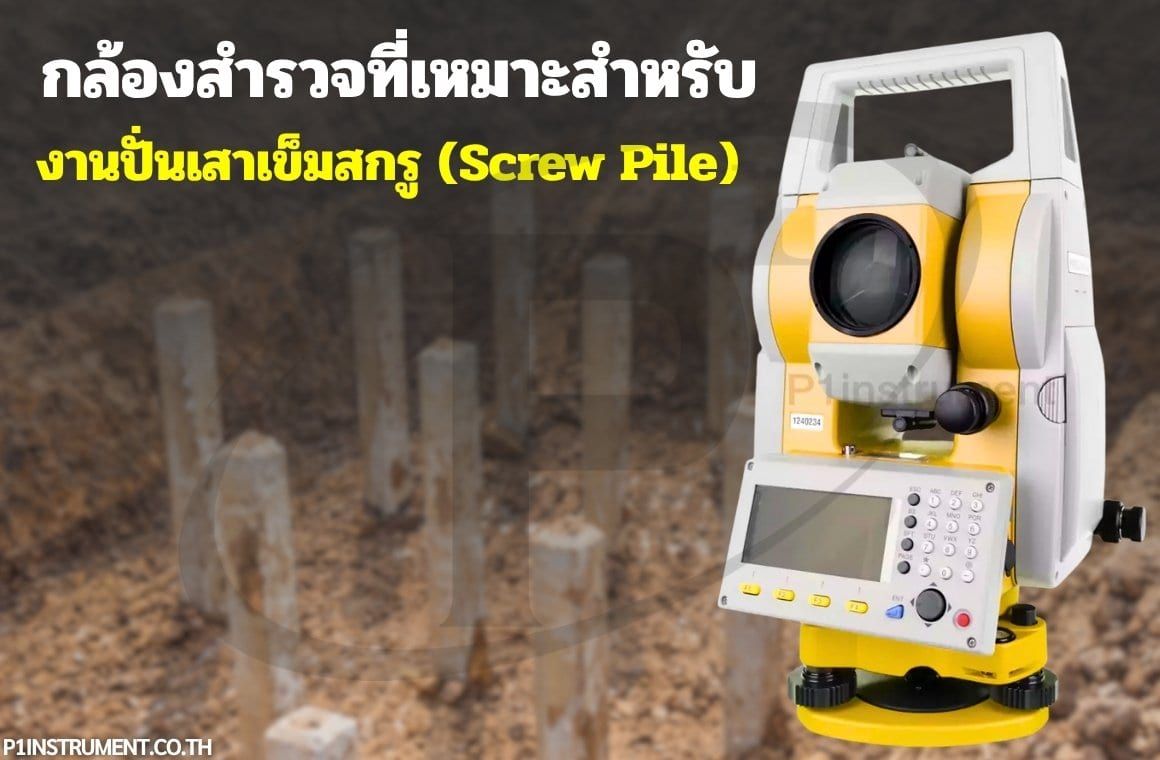

1) กล้อง Total Station ตัวเลือกหลัก

กล้อง Total Station เป็นอุปกรณ์ที่รวมการวัดมุมและระยะไว้ในเครื่องเดียว ทำให้ควบคุมตำแหน่งเข็มได้อย่างแม่นยำที่สุด เหมาะสำหรับงานที่ต้องการความละเอียดสูงทั้งก่อนและหลังการปั่นเข็ม

• กำหนดจุดศูนย์เข็มแต่ละต้นได้อย่างแม่นยำ
• ตรวจแนวดิ่งของเข็มขณะปั่น
• เก็บค่าพิกัดจริง (As-built) หลังปั่นเสร็จ

2) กล้องวัดมุม (Theodolite)

เหมาะสำหรับงานควบคุมแนวหรือแนวดิ่งเบื้องต้น ใช้งานง่ายและตรวจหลายจุดได้รวดเร็ว เหมาะเมื่อเน้นการควบคุมแนวมากกว่าการวัดระยะละเอียด

• ตรวจความตั้งฉากของเข็ม
• ดึงแนวหรือควบคุมทิศทางการปั่น

3) กล้องระดับ (Auto Level หรือ Digital Level)

ใช้สำหรับตรวจระดับหัวเข็มให้ตรงตามแบบ เป็นอุปกรณ์สำคัญในขั้นตอนหลังปั่น เพราะระดับที่ผิดไปเพียงเล็กน้อยอาจกระทบงานโครงสร้างต่อเนื่อง

• ตรวจระดับหัวเข็ม
• ตรวจระดับพื้นที่ก่อนเริ่มงานอื่น ๆ

สรุปการเลือกใช้อุปกรณ์

เคล็ดลับสำหรับงานปั่น Screw Pile

• ตั้งหมุดควบคุมรอบพื้นที่เพื่ออ้างอิงพิกัด
• ใช้ Mini Prism หรือซีลสะท้อนในจุดที่เข้าถึงยาก
• ตรวจความตั้งฉากระหว่างปั่นอย่างต่อเนื่อง
• เก็บข้อมูล As-built เป็นระยะ ไม่รอจนจบงานทั้งหมด
