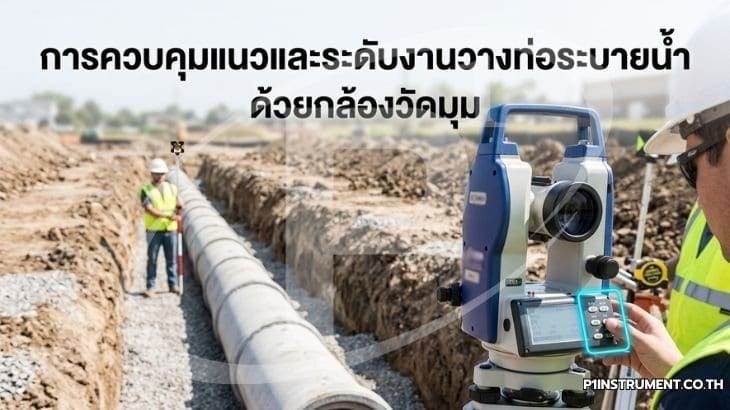

การควบคุมแนวและระดับงานวางท่อระบายน้ำด้วยกล้องวัดมุม

การควบคุมแนวและระดับงานวางท่อระบายน้ำด้วยกล้องวัดมุม

     งานวางท่อระบายน้ำ (Pipe Culvert) ต้องการความแม่นยำสูงทั้ง แนวราบ (Line) เพื่อให้ท่อตรงไม่คดเคี้ยว และ แนวตั้ง (Grade/Slope) เพื่อให้น้ำไหลสะดวกตามแรงโน้มถ่วง ไม่เกิดปัญหาน้ำท่วมขังหรือท่ออุดตัน การใช้กล้องวัดมุมเข้ามากำกับหน้างานมีแนวทางหลักดังนี้:

1. การควบคุมแนวท่อ (Line Control)

• ขีดแนวขุดดิน (Offset Line) : ตั้งกล้องบนหมุดอ้างอิงเพื่อล็อกแนวเส้นตรง แล้วส่องปักหมุดระยะห่างจากแนวท่อจริง 1-2 เมตร ป้องกันหมุดหายระหว่างรถแม็คโครขุดดิน

• คุมจุดเชื่อมต่อ : ใช้กล้องเปิดมุมราบตามแบบแปลนตรงจุดที่ท่อต้องเปลี่ยนทิศทาง เพื่อให้ตัวท่อต่อเข้ากับบ่อพัก (Manhole) ได้สนิทพอดี

2. การควบคุมระดับและความลาดชัน (Slope Control)

• ตั้งมุมดิ่งตามลาดเท : ล็อกมุมดิ่งของกล้องให้เอียงเท่ากับอัตราลาดเทในแปลน (เช่น Slope 1:200) เมื่อคนถือไม้สต๊าฟเดินห่างออกไป สายใยกล้องจะตัดผ่านตัวเลขบนไม้สต๊าฟในระดับที่ถูกต้องทันทีโดยไม่ต้องคำนวณใหม่ทุกจุด

• เทคนิคเสาเล็งระดับ (Sight Rails) : ใช้กล้องยิงควบคุมความสูงของคานขวางที่คร่อมร่องขุด เพื่อให้ช่างหน้างานใช้ไม้ที (Boning Rod) หย่อนเช็กระดับก้นร่องได้เองตลอดเวลา


   ข้อควรระวังพิเศษ

• ความผิดพลาดสะสม : ท่อระบายน้ำประกอบขึ้นจากท่อสั้นต่อกัน หากท่อนแรกๆ เพี้ยนเพียงเล็กน้อย ความเพี้ยนจะสะสมจนท้ายแถวหลุดแนวหรือระดับจมได้ จึงต้องเช็กระดับ ทุกท่อน

• นวัตกรรมเลเซอร์ : หากใช้กล้องที่มี เลเซอร์ชี้เป้า หรือ เครื่องเลเซอร์วางท่อ (Pipe Laser) ยิงแสงวิ่งทะลุกรุยทางไปในตัวท่อ ช่างจะสามารถวางท่อตามจุดตัดเลเซอร์ได้อย่างต่อเนื่อง รวดเร็ว โดยไม่ต้องพึ่งคนคุมกล้องตลอดเวลา
