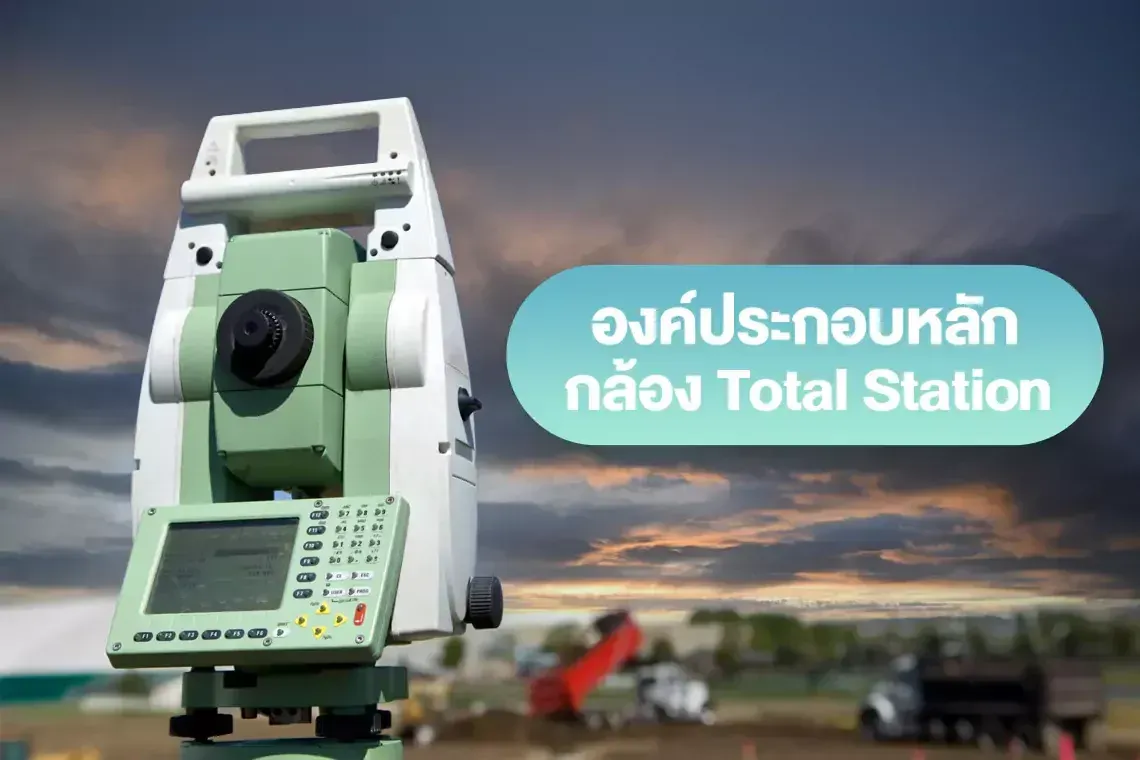

องค์ประกอบหลักของกล้อง Total Station

กล้อง Total Station เป็นเครื่องมือที่รวมการวัดระยะทางและมุมเข้าด้วยกันในเครื่องเดียว ทำให้สามารถใช้ในการสำรวจและทำแผนที่ได้อย่างมีประสิทธิภาพและแม่นยำ องค์ประกอบหลักของกล้อง Total Station ประกอบไปด้วยส่วนต่าง ๆ ดังนี้

กล้อง Total Station ประกอบไปด้วยส่วนหลัก 2 ส่วน ดังนี้

1. กล้องวัดมุม Theodolite:

   • ทำหน้าที่วัดมุมแนวนอน (มุมราบ) และมุมตั้ง (มุมดิ่ง)

   • ประกอบด้วย
     • เลนส์เล็ง: ใช้สำหรับมองเป้าหมาย เป็นส่วนที่ใช้สำหรับการมองและเล็งไปยังจุดที่ต้องการวัด มักจะมีเลนส์ที่สามารถซูมเข้า-ออกเพื่อปรับความคมชัดของภาพ และบางรุ่นมาพร้อมกับเลเซอร์ชี้จุดเพื่อความสะดวกในการเล็ง

     • เส้นเล็ง: บอกแนวเล็งของกล้อง

     • วงกลมแนวนอน: แสดงมุมราบ

     • วงกลมแนวตั้ง: แสดงมุมดิ่ง

     • ตัววัดมุม: วัดค่ามุมแนวนอนและมุมตั้ง เป็นส่วนที่สำคัญในการวัดมุมแนวราบ (Horizontal Angle) และมุมแนวดิ่ง (Vertical Angle) โดยจะมีระบบที่สามารถอ่านค่าองศาได้อย่างแม่นยำ

     • ระดับน้ำ: ปรับระดับกล้องให้แนวนอน


2. เครื่องวัดระยะ Electronic Distance Meter (EDM):

   • ทำหน้าที่วัดระยะทางระหว่างตัวเครื่องกับจุดที่ต้องการวัด ใช้เทคโนโลยีเลเซอร์หรืออินฟราเรดในการวัดระยะทางจากกล้องไปยังจุดเป้าหมาย โดยสามารถวัดระยะทางได้ทั้งในระยะสั้นและระยะไกล

   • ใช้แสงเลเซอร์ในการวัดระยะทาง

   • ประกอบด้วย
     • เลเซอร์ส่ง: ส่งแสงเลเซอร์ไปยังเป้าหมาย

     • เลเซอร์รับ: รับแสงเลเซอร์สะท้อนกลับจากเป้าหมาย

     • ตัววัดเวลา: วัดระยะเวลาที่แสงเลเซอร์ใช้เดินทางไปกลับ

     • ไมโครโปรเซสเซอร์: ประมวลผลผลลัพธ์เพื่อแสดงระยะทาง

ส่วนประกอบอื่นๆ:

• หน้าจอ: แสดงข้อมูลการวัด เช่น ระยะทาง มุม พิกัด

• แป้นพิมพ์: ป้อนข้อมูลและควบคุมการทำงานของกล้อง

• แบตเตอรี่: เป็นแหล่งพลังงานของกล้อง Total Station ทำให้สามารถทำงานได้นานหลายชั่วโมง บางรุ่นมาพร้อมกับแบตเตอรี่สำรองเพื่อให้ใช้งานได้ต่อเนื่อง

• ขาตั้ง: ทำหน้าที่เป็นฐานรองรับกล้อง Total Station เพื่อให้มีความมั่นคงและปรับระดับได้ง่าย โดยทั่วไปขาตั้งกล้องจะทำจากวัสดุที่มีความแข็งแรง เช่น อะลูมิเนียมหรือไฟเบอร์กลาส

• ชุดเป้าปริซึม: ใช้สำหรับการสะท้อนแสงเลเซอร์จากเครื่องวัดระยะทางกลับไปยังกล้อง Total Station ทำให้สามารถวัดระยะทางได้อย่างแม่นยำ ปริซึมมักจะติดตั้งบนเสาที่สามารถปรับความสูงได้

• หน่วยความจำและการเชื่อมต่อ:  กล้อง Total Station มีหน่วยความจำภายในสำหรับเก็บข้อมูลที่วัดได้ และสามารถเชื่อมต่อกับคอมพิวเตอร์หรืออุปกรณ์อื่น ๆ ผ่านพอร์ต USB หรือระบบไร้สาย เช่น Bluetooth เพื่อการถ่ายโอนข้อมูลและการวิเคราะห์ผล
• ฟังก์ชันอัตโนมัติ: กล้อง Total Station บางรุ่นมีฟังก์ชันอัตโนมัติ เช่น ระบบปรับระดับอัตโนมัติ (Auto-leveling), การติดตามเป้าหมายอัตโนมัติ (Auto-tracking) และการคำนวณค่าอัตโนมัติ (Auto-computation) เพื่อเพิ่มความสะดวกและลดความผิดพลาดในการวัด



หมายเหตุ: กล้อง Total Station บางรุ่นอาจมีฟังก์ชันเพิ่มเติม เช่น กล้องถ่ายภาพ GPS เข็มทิศ ฯลฯ

ตัวอย่างการใช้งานกล้อง Total Station

• งานสำรวจวางตำแหน่งจุดตอกเสาเข็ม

• งานสำรวจแผนที่ภูมิศาสตร์

• งานสำรวจเส้นทาง

• งานควบคุมงานก่อสร้าง

• งานขุดเจาะ

• งานวางท่อ

• งานทำเหมืองแร่



กล้อง Total Station เป็นเครื่องมือที่มีองค์ประกอบหลากหลายและซับซ้อน เพื่อให้สามารถวัดระยะทางและมุมได้อย่างแม่นยำและรวดเร็ว องค์ประกอบเหล่านี้ช่วยให้กล้อง Total Station มีความสามารถในการใช้งานในงานสำรวจและก่อสร้างได้อย่างมีประสิทธิภาพ ไม่ว่าจะเป็นกล้อง, ชุดวัดมุม, เครื่องวัดระยะทาง, จอแสดงผลและคีย์แพด, ระบบปริซึม, แบตเตอรี่, หน่วยความจำและการเชื่อมต่อ, ขาตั้งกล้อง และฟังก์ชันอัตโนมัติ การเข้าใจและใช้งานองค์ประกอบเหล่านี้อย่างถูกต้องจะช่วยให้การวัดและการสำรวจเป็นไปอย่างแม่นยำและมีประสิทธิภาพมากยิ่งขึ้น
