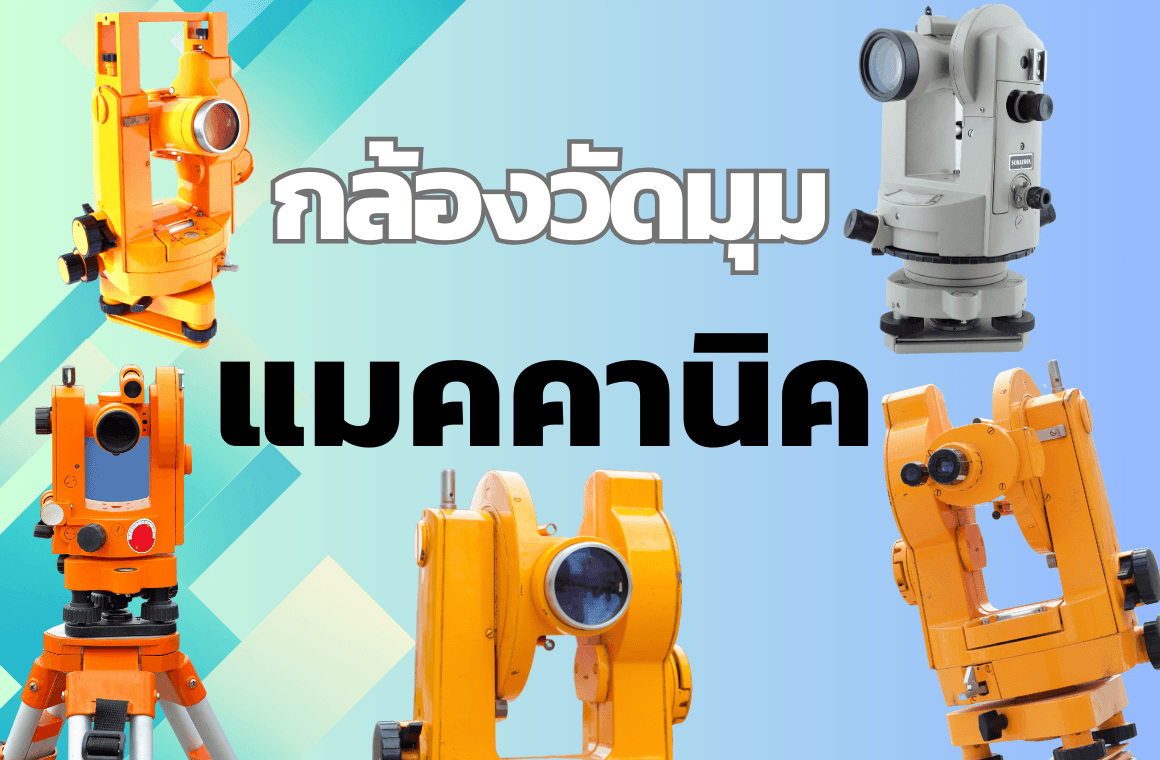

ทำความรู้จัก กล้องวัดมุม แบบ แมคคานิค

วิธีการใช้งานกล้องวัดมุมแมคคานิค

 การใช้งานกล้องวัดมุมแมคคานิค (Mechanical Theodolite) เป็นทักษะที่สำคัญในงานสำรวจ เนื่องจากกล้องวัดมุมแมคคานิกมีการอ่านค่าและปรับตั้งด้วยมือ การใช้งานจึงต้องอาศัยความละเอียดและความระมัดระวังเป็นพิเศษ ขั้นตอนการใช้งานทั่วไปมีดังนี้:

ขั้นตอนการใช้งานกล้องวัดมุมแมคคานิค

1.การติดตั้งและปรับตั้งกล้อง

• การวางขาตั้งกล้อง: วางขาตั้งกล้องบนพื้นดินที่มั่นคงและปรับขาให้ได้ระดับเท่ากัน โดยตรวจสอบด้วยระดับน้ำฟองกลมที่ขาตั้งกล้อง

• การติดตั้งกล้อง: นำกล้องวัดมุมติดตั้งบนขาตั้งกล้อง โดยยึดให้แน่นและตรวจสอบให้กล้องมั่นคง

• การปรับระดับกล้อง: ปรับระดับกล้องโดยใช้ฟุตสกรูเพื่อปรับระดับน้ำฟองยาวให้อยู่ตรงกลาง การปรับนี้ควรทำให้ระดับน้ำฟองยาวทั้งสองแกนอยู่ในตำแหน่งตรงกลาง

2.การตั้งศูนย์และการวัดมุม

• การตั้งศูนย์: ใช้ลูกดิ่งหรือเลนส์ส่องหมุดเพื่อปรับให้กล้องอยู่ในตำแหน่งที่ต้องการ โดยหมุดต้องอยู่ตรงกลางของฐานตั้งกล้อง

• การปรับปรุงเส้นสายใย: หมุนกล้องเพื่อปรับเส้นสายใยให้ตรงกับเป้าหมายที่จะวัด โดยตรวจสอบให้แน่ใจว่าเส้นสายใยตรงกับเป้าหมาย

• การปรับโฟกัส: ปรับโฟกัสให้ภาพของเป้าหมายชัดเจน โดยหมุนเลนส์โฟกัสของกล้อง

3.การวัดมุมแนวนอน

• การตั้งศูนย์ที่เป้าหมายแรก (จุด A): หมุนกล้องให้เส้นสายใยตรงกับจุด A และอ่านค่ามุมแนวนอนจากวงล้อหรืออ่านค่าจากจานวัดมุมแนวนอน

• การหมุนกล้องไปยังเป้าหมายที่สอง (จุด B): หมุนกล้องไปยังจุด B และอ่านค่ามุมแนวนอนอีกครั้ง

• การคำนวณมุม: คำนวณมุมระหว่างจุด A และจุด B โดยการหาค่าต่างระหว่างมุมที่อ่านได้จากสองจุด

4.การวัดมุมแนวตั้ง

• การตั้งศูนย์ที่เป้าหมาย: หมุนกล้องให้เส้นสายใยตรงกับเป้าหมายและอ่านค่ามุมแนวตั้งจากวงล้อหรืออ่านค่าจากจานวัดมุมแนวตั้ง
• การบันทึกค่า: บันทึกค่ามุมที่อ่านได้

5.การบันทึกและคำนวณค่า

• การบันทึกค่า: บันทึกค่ามุมแนวนอนและแนวตั้งที่อ่านได้จากกล้อง
• การคำนวณและประมวลผล: ใช้ค่ามุมที่วัดได้ในการคำนวณและประมวลผลตามความต้องการของงานสำรวจ

ข้อควรระวังในการใช้งาน

• การตรวจสอบระดับน้ำฟอง: ตรวจสอบและปรับระดับน้ำฟองทุกครั้งก่อนการวัด เพื่อความแม่นยำในการวัด
• การรักษาและเก็บรักษา: หลังการใช้งาน ควรทำความสะอาดกล้องและเก็บรักษาในที่ปลอดภัยและแห้ง
• การป้องกันการกระแทก: หลีกเลี่ยงการกระแทกหรือการตกหล่นที่อาจทำให้กล้องเสียหายหรือค่ามุมเพี้ยน


การใช้งานกล้องวัดมุมแมคคานิคต้องอาศัยความละเอียดและความระมัดระวังเป็นพิเศษ เพื่อให้ได้ค่ามุมที่แม่นยำและถูกต้องในงานสำรวจ
